Como parte del proceso de trabajo del equipo de proyecto, puede utilizar diferentes operaciones estándar de AutoCAD para eliminar datos redundantes de los dibujos del proyecto.
Búsqueda de errores en el dibujo
El comando Revisar comprueba si existen errores en un dibujo abierto activo. Para ejecutar el comando, haga clic en Menú de aplicación
Ayudas al dibujo Revisar
.
Eliminación de datos innecesarios
Existen dos comandos de limpieza disponibles para eliminar de los dibujos datos no utilizados.
- El comando principal elimina elementos anidados que no se utilizan. Para ejecutar el comando, haga clic en Menú de aplicación Ayudas al dibujo Limpiar
. - Un comando secundario elimina del dibujo aplicaciones registradas (regapps) que no se utilizan. Para ejecutar este comando, escriba -limpia en la línea de comando y, a continuación, escriba la opción de comando “p” para eliminar las aplicaciones registradas.
Localización de objetos redundantes
El comando SELECR de AutoCAD resulta útil para localizar objetos redundantes en un dibujo, siempre que se tenga alguna idea de lo que se busca. Por ejemplo, si ha creado alineaciones y sabe que el dibujo contiene cuatro alineaciones reales, puede utilizar SELECR para seleccionar todas las alineaciones. Si la lista incluye más de cuatro, puede suprimir las que sobran.
Reparación de dibujos
El comando Recuperar localiza y repara datos dañados en un dibujo. El comando está pensado para ejecutarse al abrir un dibujo. Haga clic en Menú de aplicación Ayudas al dibujo Recuperar
, seleccione el dibujo y haga clic en Abrir.
Limpieza de Map 3D
AutoCAD Civil 3D también incluye una potente utilidad desarrollada para AutoCAD Map 3D. Esta utilidad permite suprimir objetos duplicados, simplificar polilíneas y realizar muchas otras acciones de limpieza. Es posible definir varios parámetros para controlar cada acción. Acceda a las herramientas de limpieza de una de las siguientes maneras:
- En la parte inferior de la ventana del dibujo, haga clic en
Cambio de espacio de trabajo y seleccione Geoespacial basado en herramientas o Geoespacial basado en tareas. En la cinta de opciones, haga clic en la ficha Herramientas panel Editar mapa Limpiar
. - En la línea de comando, escriba MAPCLEAN.

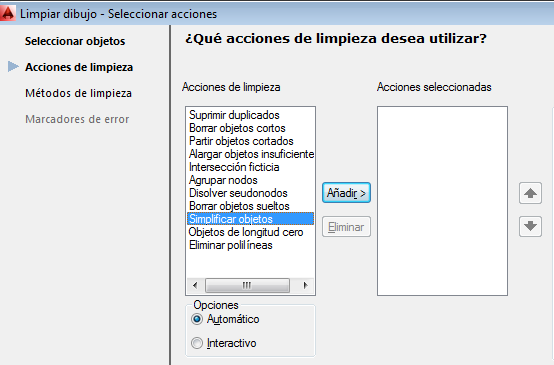

Se abre el cuadro de diálogo Limpiar dibujo, como se muestra en la figura 17.
Figura 17: acciones de limpieza de dibujos de Map 3D
Si bien puede ejecutar varias acciones a la vez, se recomienda efectuar una cada vez para disponer de mayor supervisión y control.
Supresión de datos dañados
Si existe un dibujo dañado que no se puede corregir de otra manera, puede utilizar el comando Escribir bloque (Bloquedisc) para escribir todos los objetos de dibujo en un nuevo archivo de dibujo. De esta forma puede eliminar los datos dañados y reducir el tamaño del archivo.
Cuando se utiliza Bloquedisc con datos de AutoCAD Civil 3D, se deben tener en cuenta varias precauciones:
- No especifique un punto de inserción, ya que cambiaría todas las posiciones de coordenadas.
- Si el dibujo contiene un gran número de objetos de AutoCAD Civil 3D u objetos grandes, es posible que deba utilizar métodos alternativos: exportar los datos a LandXML e importarlos en un nuevo dibujo o bien exportar a AutoCAD, que descompone los objetos de AutoCAD Civil 3D. Si los objetos se descomponen y desea volver a crearlos, es posible que se permita utilizar las polilíneas descompuestas u otras entidades simples como punto inicial; de lo contrario, deberá comenzar de nuevo.
- Si también desea copiar presentaciones del plano del dibujo, utilice la herramienta DesignCenter de AutoCAD para arrastrarlas y colocarlas en el nuevo dibujo.
Eliminación de objetos innecesarios
El comando Zoom a la extensión permite ver si el dibujo contiene objetos no deseados fuera del área principal de diseño. Si es así, puede suprimirlos y reducir el tamaño del dibujo.
