Se puede suavizar una línea característica creada a partir de una polilínea triangulada (segmentada) en una serie de curvas o en un arco geométrico verdadero, tal como se muestra en la figura 3.

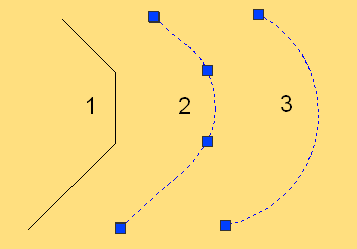

Figura 3: comparación de una línea suavizada y un arco ajustado
La polilínea 1 de la izquierda se suaviza de dos formas diferentes en los arcos de la derecha mediante comandos de edición de líneas características, tal como se muestra en la figura 2.
La línea 2 se ha creado con el comando Suavizar. Cuando se selecciona, conserva los cuatro pinzamientos de una polilínea. Este tipo de línea siempre conserva la tangencia con las líneas contiguas y se puede ajustar para formar un conjunto complejo de arcos, como por ejemplo para crear un diseño de paisaje estéticamente agradable. Si etiqueta esta línea, puede obtener los parámetros de arco precisos para su composición en el terreno.
La línea 3 se ha creado con el comando Ajustar curva. En este caso, los tres segmentos se han convertido en un único arco. Si edita este arco mediante pinzamientos, no siempre conserva la tangencia con las líneas contiguas. Es posible que el arco único resulte más sencillo de componer y, por lo general, crea un diseño de explanación más simple.

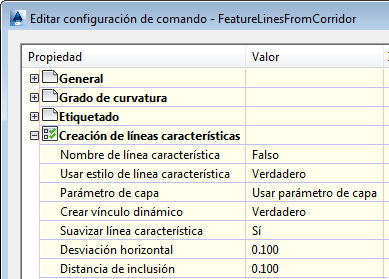

Cuando se crean explanaciones a partir de líneas características de obra lineal, se puede utilizar el comando de obra lineal CreateGradingFeatureLine. Tal como se muestra en la figura 4, las opciones de creación de líneas características se pueden configurar para suavizar la línea característica al exportarla y para crear un vínculo dinámico entre la obra lineal y la línea característica. Al suavizar la línea característica, los segmentos de línea teselados se reemplazan con arcos y al crear un vínculo dinámico se garantiza que la línea característica se acutaliza con los cambios en la obra lineal.
Figura 4: parámetro de comando para suavizar líneas características de obra lineal para la explanación
