Acerca del Editor de COGO

Utilice el Editor de COGO para crear y ajustar poligonales 2D.

Vista preliminar gráfica e inserción de objetos

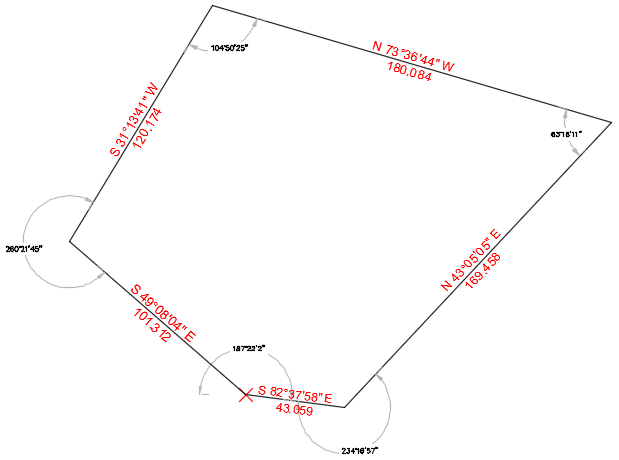

Los gráficos temporales, como ilustra el ejemplo siguiente, se muestran en el dibujo al introducir los datos de poligonal en el Editor de COGO.

Estos gráficos desaparecen al cerrar el Editor de COGO. Utilice las opciones Crear polilínea a partir de poligonal y Añadir puntos COGO en el dibujo para insertar objetos en el dibujo que se basan en los datos de poligonal.

Al seleccionar un método de ajuste en la ficha Balance, en el dibujo aparecen más gráficos para mostrar los efectos del ajuste.

Directrices generales para introducir datos

Puede cargar datos en el Editor de COGO seleccionando una polilínea en el dibujo o introduciendo manualmente datos que conozca. Para introducir rápidamente datos de poligonal, dispone de diferentes formatos y ecuaciones matemáticas.

• Utilice las teclas de tabulación, Intro o de flecha para desplazarse entre las celdas.
• Los valores introducidos en el Editor de COGO no se ven afectados si se ajusta la poligonal.
• Para utilizar otra unidad de medida, escriba ' o m.

  Por ejemplo, si está trabajando en un dibujo métrico y desea escribir un valor en pies, escriba 200'.

  Nota: el cálculo de las unidades de medida depende de los parámetros especificados en la ficha Unidades y huso del cuadro de diálogo Configuración de dibujo:

  Si las unidades de dibujo se establecen en:	y la conversión de unidades imperiales a métricas se establece en:	y el sufijo es:	entonces, la conversión de la distancia es:
  Pies	Pie topográfico americano	m	De metros al pie topográfico americano
  Pies	Pie internacional	m	De metros a pies internacionales
  Metros	Pie topográfico americano	'	Del sistema métrico topográfico estadounidense a metros
  Metros	Pie internacional	'	De pies internacionales a metros

Uso de ecuaciones matemáticas para calcular los parámetros de la poligonal

Puede introducir diversas ecuaciones matemáticas para calcular los valores de los parámetros de la poligonal. Las ecuaciones permiten introducir datos conocidos, como la posición relativa de los puntos COGO, cuando se define una poligonal.

Son válidos los siguientes operadores:

• +
• -
• /
• *
• ( )

Las ecuaciones siguientes son sencillos ejemplos de cómo escribir datos en el Editor de COGO:

Ecuación	Resultado
(1 y 2) /2	Cálculo del ángulo, la dirección o la distancia entre los puntos 1 y 2 y, a continuación, división del resultado entre 2.
100+200+150	Devolución de la suma de múltiples valores. Nota: Este tipo de ecuación es útil para calcular la distancia total de varias líneas de parcela contiguas.
