Este subensamblaje crea una estructura de desagüe con relleno de piedras y con una tubería circular en el interior.
Enlace
El punto de enlace de este subensamblaje puede encontrarse en la parte inferior central, superior central o en la esquina superior de la estructura del desagüe.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan en forma de recorrido por altura (por ejemplo, 4 : 1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Lado |
Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace. |
Izquierda / Derecha | Derecha |
| Punto de enlace | Precisa la ubicación del punto de enlace del subensamblaje. | Cadena; (a) Superior centro; (b) Inferior centro, (c) Esquina superior | Esquina superior |
| Anchura inferior | Anchura inferior de la zanja | Numérico, positivo |
1.0 pies 0.3 m |
| Anchura superior | Anchura superior de la zanja | Numérico, positivo |
1.5 pies 0.5 m |
| Profundidad | Profundidad total de la zanja | Numérico, positivo |
2.0 pies 0.6 m |
| Espesor de la cama | Profundidad de la cama de tubería sobre la parte inferior de la zanja | Numérico, positivo |
0.6 pies 0.2 m |
| Diámetro de tubería | Diámetro de la tubería de desagüe | Numérico, positivo |
0.6 pies 0.2 pies |
| Grosor de tubería | Grosor del material de tubería (opcional) | Numérico, positivo |
0.0 pies 0.0 m |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
| Parámetro | Descripción | Estado |
|---|---|---|
| Profundidad | La profundidad de la zanja puede modificarse de manera opcional a partir de una elevación de perfil. Si el punto de enlace se encuentra en la parte superior de la zanja, este perfil se asigna a la parte inferior de la zanja y viceversa. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
Parámetros de salida
Comportamiento

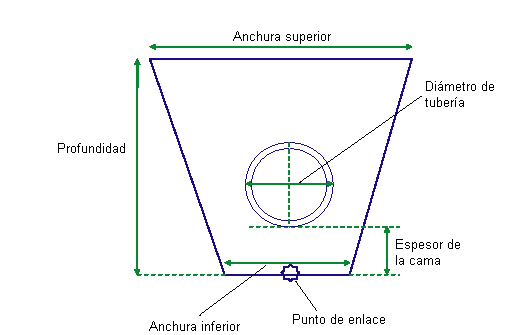

Este subensamblaje genera la forma de una estructura de desagüe simple, tal y como aparece en la ilustración anterior.
Operación en modo de diseño
En modo de diseño, este subensamblaje se dibuja según se ha definido mediante los parámetros de entrada, a partir del punto de enlace.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Punto / Vínculo | Códigos | Descripción |
|---|---|---|
| P1 | Drain_Bottom | |
| P2 | Drain_Bottom_Outside | |
| P3 | Drain_Top_Outside | |
| P4 | Drain_Top_Inside | |
| P5 | Drain_Bottom_Inside | |
| P6 | Drain_Center | |
| P7 | Flow_Line | Si existe, utilice el código del punto entre el bordillo y el caz. |
| L1 | Top, Drain_Top | |
| L2, L3, L4 | Datum, Drain_Bottom | |
| S1 | Trench_Backfill | |
| S2 | Drain_Area |

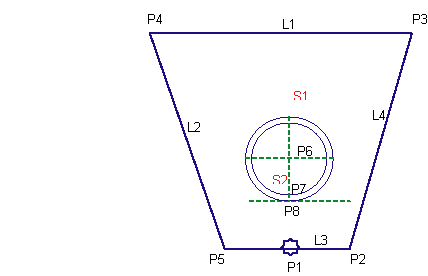

Diagrama de codificación
