Este subensamblaje se utiliza para reemplazar una acera existente, comenzando en el borde exterior de la acera e insertando superficies hacia el bordillo.
Para utilizar este subensamblaje, debe haber alineaciones independientes que definan la información del borde exterior existente de la acera. Las elevaciones en este punto pueden derivarse de una superficie o un perfil. Además, si el componente que define este borde es también otro componente de rehabilitación, se pueden pasar como puntos marcados con el fin de transferir la información de desfase y elevación.
Enlace
El punto de enlace se encuentra en o cerca del borde exterior de la acera. Para obtener unos resultados mejores, insértelo en un punto de marca de desfase de control (con un desfase fijo) durante la creación del ensamblaje.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Lado |
Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace. |
Izquierda/Derecha |
Derecha |
|
Punto marcado exterior de la acera |
Define el borde exterior de la acera y la elevación para iniciar el subensamblaje (OPCIONAL) |
Cadena |
Ninguno |
| Anchura | Anchura de la acera medida hacia dentro desde el punto del borde alto de la acera |
Numérico |
1.5 m 5.0 pies |
| % talud | Talud transversal de la acera en %, medido hacia dentro desde el borde alto de la acera |
Numérico |
-2% |
|
Profundidad |
Profundidad o grosor de la acera |
Numérico, positivo |
|
| Punto interior de marca | Nombre del punto marcado que se debe almacenar en el nuevo borde inferior de la acera (OPCIONAL) |
Cadena |
Ninguno |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
| Borde exterior de acera | Establecerá el borde exterior de la acera propuesta como punto inicial. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
|
Perfil de caz izquierdo |
Establecerá el valor de la elevación del borde exterior de la acera propuesta. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. |
Opcional |
| SuperSupTE | Si no se proporcionan los perfiles para las elevaciones de los bordes izquierdo y derecho del pavimento, la elevación de esta superficie en ese desfase se utilizará como valor de la elevación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. |
Obligatorio |
Parámetros de salida
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
| % talud | Talud transversal de la acera en %, medido hacia dentro desde el borde alto de la acera |
Numérico |
-2% |
|
Profundidad |
Profundidad o grosor de la acera |
Numérico, positivo |
Comportamiento
Por defecto, el borde exterior de la acera se encuentra en el punto marcado enlazado o en la alineación asociada. De la misma forma, la elevación se define en función del punto de marca asociado, del perfil o de la superficie en ese desfase.
Una vez establecido el punto inicial, los vínculos de la estructura de la acera se insertan hacia dentro desde este punto para los valores dados de la anchura, el talud y la profundidad. Si se proporciona un nombre para el punto interior de marca, se almacena un punto marcado en el nuevo borde bajo de la acera.
Operación en modo de diseño

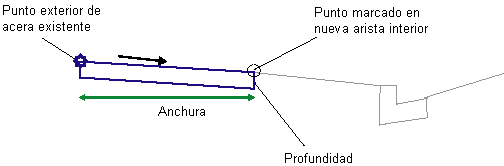

En el modo de diseño, este subensamblaje comienza en el punto enlazado y dibuja una forma sencilla con las dimensiones dadas, como la anchura, el talud y la profundidad.
Mientras se construye un ensamblaje, se recomienda añadirlo al desfase de control si no existe un punto marcado anteriormente. Este desfase de control podría encontrarse en un desfase aceptable del marcador de línea base, de manera que el modo de diseño tenga el aspecto de una sección típica. Sin embargo, se recomienda que el usuario no deba asignar este desfase de control a ningún perfil o alineación en el estado de obra lineal, ya que esto causaría problemas como, por ejemplo, un diseño no perpendicular a la línea base en algunos casos. No asociar este desfase de control no tendrá ningún efecto en la obra lineal, ya que el punto inicial está enlazado a un punto marcado o una alineación a través de la macro del subensamblaje para obtener una ubicación precisa.
Códigos de punto, vínculo y forma
|
Punto / Vínculo |
Código |
Descripción |
|---|---|---|
|
P1 |
Sidewalk_In |
Borde interior de la acera sobre la rasante |
|
P2 |
Sidewalk_Out |
Borde exterior de la acera sobre la rasante |
|
L1 |
Top Sidewalk |
|
|
L2 |
Datum |
|
|
S1 |
Sidewalk |
Área de hormigón de la acera |

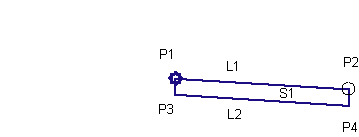

Diagrama de codificación
