Este subensamblaje inserta un arcén pavimentado con todas las capas, incluida la sub-base, extendidas hasta un vértice. Si lo desea, puede reducir las profundidades de diversas subcapas para entrelazar el material de la sub-base alrededor de algunas de las capas de materiales seleccionadas.
Enlace
El punto de enlace se encuentra en el borde interior del arcén, que normalmente está en el borde exterior de la calzada.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Lado |
Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace. |
Izquierda/Derecha | Derecha |
| Anchura del arcén | Anchura desde el punto de enlace hasta el punto de bisagra del arcén. | Numérico |
2.4 m 8.0 pies |
| Usar talud de peralte | Permite especificar el uso del talud de la especificación de peralte definida en la alineación de línea base. |
Lista de selección:
|
No |
| Orientación de talud de arcén |
Especifica si el talud se encuentra fuera del bombeo o hacia el bombeo. |
Lista de selección:
|
Fuera del bombeo |
| Talud de arcén por defecto | Talud transversal por defecto de la superficie del arcén. Este valor se utiliza si el talud de peralte no se ha utilizado o no se ha especificado en la alineación de línea base. | Numérico | -4.0% |
| Tipo de intersección de sub-base | Seleccione si desea mantener el vínculo de intersección en un talud fijo con una anchura variable o en una anchura fija con un talud variable | Lista de selección: a) Mantener talud, ajustar anchura, b) Mantener anchura, ajustar talud | Mantener talud, ajustar anchura |
| Talud/anchura de intersección | Valor de anchura fija o talud fijo (x : 1) del vínculo de intersección. | Numérico, positivo | 4 (:1) |
| Peralte de sub-base | Permite especificar el uso del talud de la especificación de peralte definida en la alineación de línea base. | Lista de opciones: (a) No, (b) Talud de arcén exterior, (c) Talud de arcén interior. | No |
| Talud de sub-base por defecto | Talud transversal por defecto de la superficie de la sub-base. Este valor se utiliza si el talud de peralte no se ha utilizado o no se ha especificado en la alineación de línea base. | Numérico | -4.0% |
| Profundidad de pavimento1 | Profundidad entre rasante y pavimento 1 (cero para omitir) | Numérico, no negativo |
0.025 m (0.083 pies) |
| Hueco entre pavimento1 y pavimento2 | Reducción de la profundidad del pavimento1 para entrelazar el material de la sub-base entre el pavimento1 y el pavimento2 | Numérico, positivo |
0.000 m 0.000 pies |
| Profundidad de pavimento2 | Profundidad del material del pavimento de segundo nivel (cero para omitir) | Numérico, no negativo |
0.025 m 0.083 pies |
| Recorte de pavimento2 | Anchura reducida del material del pavimento2 para posibilitar el entrelazado de la sub-base. El talud del borde lateral de la capa de material será igual que el talud de intersección del arcén. | Numérico, positivo |
0.4 m 1.32 pies |
| Hueco entre pavimento2 y base | Reducción de la profundidad del pavimento2 para entrelazar el material de la sub-base entre el pavimento2 y las capas base | Numérico, positivo |
0.01 m 0.033 pies |
| Profundidad base | Profundidad de rumbo base (entre pavimento2 y base; cero para omitir) | Numérico, no negativo |
0.100 m 0.333 pies |
| Recorte de base | Anchura reducida del material de las capas base para posibilitar el entrelazado de la sub-base. El talud del borde lateral de la capa de material será igual que el talud de intersección del arcén. | Numérico, positivo |
0.4 m 1.32 pies |
| Profundidad de sub-base | Profundidad de la capa sub-base en el punto de enlace desde la parte inferior de las capas base (cero para omitir) | Numérico, no negativo |
0.300 m 1.0 pies |
| Grosor de capa superior del suelo | Especifica la profundidad del revestimiento de material a lo largo del vínculo de intersección. Si se indica el valor CERO, no se añade material de revestimiento. | Numérico, no negativo | 0.0 |
| Código de forma de capa superior del suelo | Especifica el código de forma del material de la capa superior del suelo | Cadena | Capa superior del suelo |
| Código de forma de pavimento1 | Especifica el código de forma del material de la capa superior (bajo la capa superior del suelo, si está activada) | Cadena | Pavimento1 |
| Código de forma de pavimento2 | Especifica el código de forma del material de la segunda capa (sobre las capas base) | Cadena | Pavimento2 |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
| Parámetro | Descripción | Estado |
|---|---|---|
| Anchura del arcén | Se puede usar para modificar el valor fijo de la anchura del arcén y asociar el borde del arcén a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
Parámetros de salida
| Parámetro | Descripción | Tipo |
|---|---|---|
| Talud de intersección | Talud del vínculo de intersección | Numérico |
| Desfase de intersección | Desfase del vértice de la capa base | Numérico |
| Elevación de intersección | Elevación del vértice de la capa base | Numérico |
| Anchura del arcén | Anchura del arcén pavimentado | Numérico |
| Talud de arcén | Talud del arcén pavimentado | Numérico |
Comportamiento
La rasante del arcén se inserta según la anchura de arcén determinada y el talud de arcén por defecto fuera del punto de enlace. El vínculo de sub-base se inserta desde el punto de enlace en la profundidad de sub-base debajo de la rasante.
El vínculo de intersección del arcén se puede insertar con un talud fijo (Mantener talud de intersección = Verdadero) o una anchura fija (Mantener talud de intersección = Falso). Si se usa un talud fijo, el vínculo de intersección se extiende desde el borde exterior del arcén hasta que se interseca con el vínculo de la sub-base. De lo contrario, la capa sub-base se extiende a lo largo de la anchura de intersección más allá del borde exterior del arcén y el vínculo de intersección se conecta al final de la sub-base.

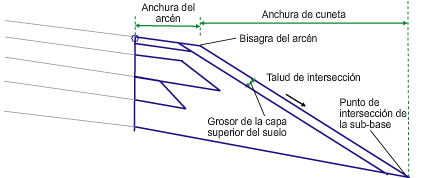

Si el material de la capa superior del suelo tiene definido un valor “positivo”, se introduce una nueva capa de material con el grosor especificado justo debajo del vínculo de intersección. El grosor se mide en dirección perpendicular al vínculo de intersección del arcén. Esta capa se extiende desde la capa superior del arcén hasta el vínculo de intersección de la capa base, en la parte inferior. Debido a la especificación de esta nueva capa, la anchura de la capa superior del arcén se ajustará como se muestra en la siguiente ilustración.
Los vínculos Pavimento1, Pavimento2 y Superficie base se insertan paralelos a la rasante en las profundidades determinadas hasta que se cruzan con el vínculo de intersección del arcén.
Si los valores de recorte anteriores se han definido para un valor positivo, la parte superior del material correspondiente se acortará según ese valor y el vínculo inferior se derivará con el talud lateral del material igual al talud de intersección.

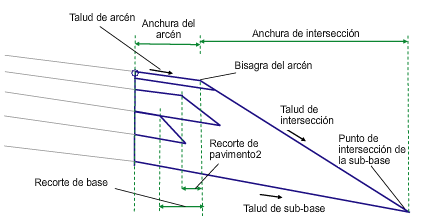

Además, si el “hueco entre el pavimento1 y el pavimento2 y/o el pavimento2 y la base” tiene un valor positivo, esas capas estarán separadas por dicho hueco, como se muestra en la siguiente ilustración.

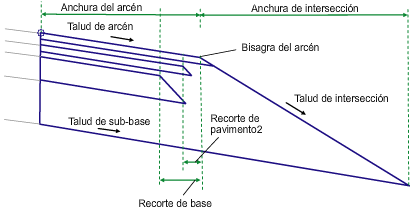

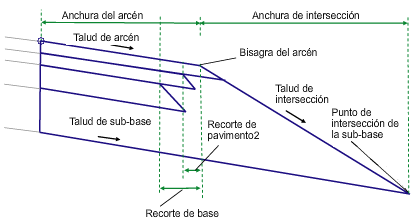

Si los huecos entre el pavimento1 y el pavimento2 y el pavimento2 y la base tienen el valor CERO, el subensamblaje se dibujará como se muestra a continuación.
Si las subcapas se han definido con valores de recorte cero, este subensamblaje será similar al subensamblaje TodoArcénExtendido con un revestimiento opcional de la capa superior del suelo.
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra los vínculos que componen el arcén con los parámetros por defecto asignados a él.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Tipo | Códigos | Descripción |
|---|---|---|
| P2 | EPS | Borde del arcén, rasante |
| P3 | Daylight_Sub | Vértice de la sub-base |
| P5 | EPS_Pave1 | Borde del arcén en Pavimento1 |
| P7 | EPS_Pave2 | Borde del arcén en Pavimento2 |
| P9 | EPS_Base | Borde del arcén en Base |
| L1, L2 | Top | Rasante del arcén |
| L4 | Pave1 | |
| L5 | Pave2 | |
| L6 | Base | |
| L3 | Datum, Subbase | |
| S1 | Código definido por el usuario | Código definido por el usuario para la capa superior del arcén (por defecto, pavimento1) |
| S2 | Código definido por el usuario | Código definido por el usuario para la segunda capa del arcén (por defecto, pavimento2) |
| S3 | Base | |
| S4 | Subbase | |
| S5 | Código definido por el usuario | Código definido por el usuario para el material de la capa superior del suelo (por defecto, capa superior del suelo) |

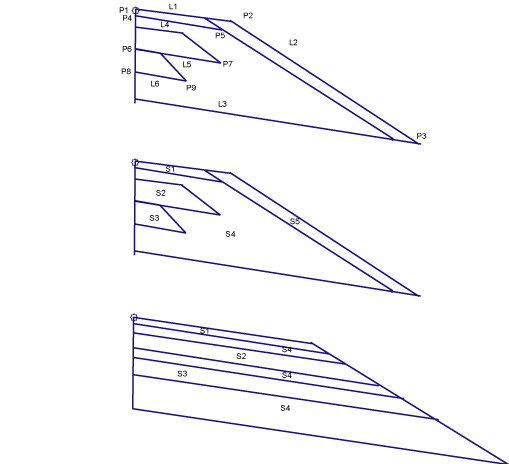

Diagrama de codificación
