Este subensamblaje se utiliza para especificar el vaciado de la capa superior existente en una profundidad determinada.
De manera opcional, este subensamblaje puede devolver este vaciado al terreno existente con un talud exterior de cuneta determinado.
Enlace
El punto de enlace se encuentra en el vértice de la rasante.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan en forma de recorrido por altura (por ejemplo, 4 : 1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Profundidad de vaciado | Permite especificar la profundidad de la capa superior del suelo que debe eliminarse. | Numérico |
0.05 m 0.167 pies |
| Extender a terreno existente | Precisa que se extienda el vaciado al terreno existente. | Booleano | Sí |
| Talud interior de cuneta | Talud interior de cuneta por defecto de la extensión de vaciado desde el vértice original hasta el inicio del talud exterior de cuneta. | Numérico | -2 (:1) |
| Talud exterior de cuneta | Talud exterior de cuneta para inclinar desde la parte inferior del vaciado al terreno existente. | Numérico, positivo | 2 (:1) |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
| Parámetro | Descripción | Estado |
|---|---|---|
| Superficie existente | Nombre de la superficie existente que se va a inclinar hacia atrás desde la parte inferior del vaciado. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. | Obligatorio |
Parámetros de salida
Ninguno.
Comportamiento

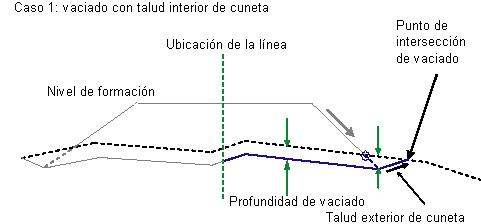

Este subensamblaje permite insertar vínculos paralelos que definen la parte inferior de la capa de vaciado debajo de una superficie especificada. Si la opción para extender el vaciado al terreno existente con un talud exterior de cuneta se establece en No, el vaciado comienza directamente en el punto de enlace de la superficie especificada, con un vínculo vertical cuyo valor de profundidad se especifica en los parámetros de entrada. A partir de la parte inferior del vínculo vertical, se introducen una serie de vínculos paralelos a la superficie especificada, hasta la posición de línea base del ensamblaje. Si la opción para extender el vaciado hasta el terreno existente se establece en Sí, se introduce un vínculo en el punto de enlace con el talud interior de cuneta especificado, hasta que la diferencia de elevación entre la parte inferior de este nuevo vínculo y el terreno existente especificado es igual a valor de "profundidad de vaciado". A partir de este punto, se introducen una serie de vínculos paralelos a la superficie especificada hasta la posición de línea base del ensamblaje. Además, se añade otro vínculo aparentemente para crear una intersección con el terreno existente.
Operación en modo de diseño
En modo de diseño, este subensamblaje inserta una línea horizontal debajo del punto de enlace hacia la posición de la línea base. El vínculo se inserta desde el punto de enlace a una profundidad igual a la "profundidad de vaciado".
Si se selecciona la opción para extender el vínculo de vaciado a la superficie, primero se inserta un vínculo de talud interior de cuneta con un valor de talud especificado en la profundidad de vaciado y, a continuación, se añade el vínculo horizontal tal y como se ha explicado anteriormente. Igualmente, se añade un vínculo de talud exterior de cuneta en el exterior, desde la parte inferior externa del vínculo de vaciado con un talud interior de cuneta especificado hasta la elevación equivalente al punto de enlace del subensamblaje.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Punto / Vínculo | Códigos | Descripción |
|---|---|---|
| P3 | Daylight_Strip (sólo para el caso 1) | Vértice del vínculo de vaciado de talud exterior de cuneta. |
| L1 | Foreslope_Stripping (sólo para el caso 1) | Vaciado de talud interior de cuneta para la definición de relleno. |
| L2, L3, L4… Ln | Stripping | Vínculos de vaciado |

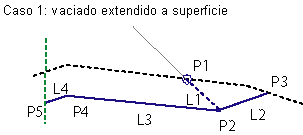

Diagrama de codificación
