Este subensamblaje crea una estructura de cuneta con una bancada y taludes exteriores de cuneta opcionales en las partes interior y exterior de la estructura.
Enlace
El punto de enlace es el punto interior de la bancada interior opcional. Si se omiten las bancadas interiores, el punto de enlace se encuentra en el punto interno del muro interior de la estructura de cuneta.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan en forma de recorrido por altura (por ejemplo, 4 : 1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Lado |
Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace. |
Izquierda / Derecha | Derecha |
| Anchura inferior | Anchura inferior de la cuneta | Numérico, positivo |
2.0 pies 0.6 m |
| Profundidad de cuneta | Profundidad de cuneta | Numérico, positivo |
2.0 pies 0.6 m |
| A1 | Grosor de la pared interior en la parte superior | Numérico, positivo |
0.45 pies 0.15 m |
| B1 | Aumenta el grosor del muro interior en la parte inferior | Numérico, positivo |
0.6 pies 0.2 m |
| C | Grosor del revestimiento inferior de la cuneta | Numérico, positivo |
0.5 pies 0.15 m |
| D | Profundidad de la cara inclinada en el muro interior | Numérico, positivo |
2.0 pies 0.6 m |
| E1 | Profundidad del punto de bisagra donde se encuentra el inicio de los vínculos de bancada interior/talud exterior de cuneta | Numérico, positivo |
0.0 pies 0.0 m |
| Anchura de bancada interior | Anchura de la bancada interior (opcional). Especifique CERO para omitir la bancada. | Numérico, positivo |
1.5 pies 0.5 m |
| Pendiente de bancada interior | Pendiente transversal de la bancada interior (opcional). Se mide desde el borde de la estructura de la cuneta; un talud positivo indica una bancada que se levanta desde la cuneta. | Numérico, tipo de pendiente | 4% |
| F1 | Anchura del vínculo de talud exterior de cuneta interior (opcional). Especifique CERO para omitir el vínculo de talud exterior de cuneta. | Numérico, positivo |
1.0 pies 0.3 m |
| G1 | Talud del vínculo de talud exterior de cuneta interior (opcional). Se mide desde la estructura de la cuneta; un talud positivo indica un vínculo que se levanta desde el punto inicial. | Numérico, tipo de talud | 1:1 |
| A2 | Grosor de la pared interior en la parte superior | Numérico, positivo |
0.45 pies 0.15 m |
| B2 | Anchura inclinada de la pared exterior | Numérico, positivo |
0.6 pies 0.2 m |
| E2 | Profundidad del punto de bisagra del inicio de los vínculos de bancada exterior/talud exterior de cuneta | Numérico, positivo |
1.0 pies 0.3 m |
| Anchura de bancada exterior | Anchura de la bancada exterior (opcional). Especifique CERO para omitir la bancada. | Numérico, positivo |
3.0 pies 1.0 m |
| Rasante de bancada exterior | Pendiente transversal de la bancada exterior (opcional). Se mide desde el borde de la estructura de la cuneta; un talud positivo indica una bancada que se levanta desde la cuneta. | Numérico, tipo de pendiente | 4% |
| F2 | Anchura del vínculo de talud exterior de cuneta exterior (opcional). Especifique CERO para omitir el vínculo de talud exterior de cuneta. | Numérico, positivo |
1.0 pies 0.3 m |
| G2 | Talud del vínculo de talud exterior de cuneta exterior (opcional). Se mide desde la estructura de la cuneta; un talud positivo indica un vínculo que se levanta desde el punto inicial. | Numérico, tipo de talud | 1:1 |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
Parámetros de objetivo: ninguno.
Parámetros de salida
Comportamiento

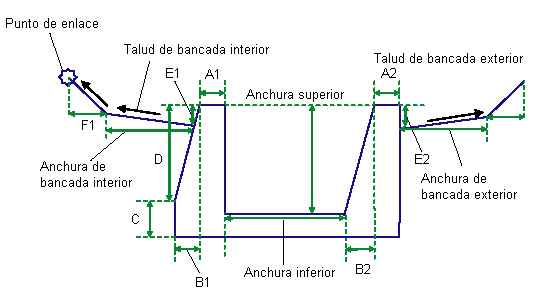

Este subensamblaje genera la forma de una estructura de cuneta, tal y como aparece en la ilustración. Para omitir vínculos de talud interior de cuneta y de escalonamiento de taludes, especifique cero en los parámetros de anchura adecuados.
Operación en modo de diseño
En modo de diseño, este subensamblaje se dibuja según se ha definido mediante los parámetros de entrada, a partir del punto de enlace.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Punto / Vínculo | Códigos | Descripción |
|---|---|---|
| P10 | Ditch_In | |
| P1, P6 | Ditch_Back | |
| P2, P5 | Ditch_Face | |
| P14 | Ditch_Out | |
| L10, L13 | Top | |
| L10, L13 | Datum | Si el desfase de P11 es < P8; y el de P13 es > P9 respectivamente |
| L11 | Top | |
| L12 | Top | |
| L1 y L5 | Top | |
| L1 a L5 | Ditch_Top | |
| L8 y L9 | Datum | |
| L10 a L13 | Backfill | |
| L6 | Backfill_Face | |
| S1 | Cuneta | Área de la forma de estructura de cuneta |

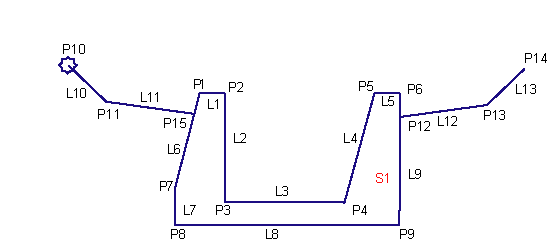

Diagrama de codificación
