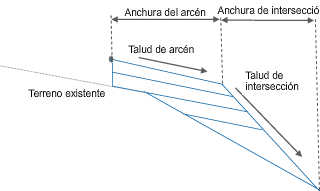

Este subensamblaje insertará un arcén para situaciones de ensanchamiento que recortará las capas base y sub-base en función de la ubicación de la superficie de terreno existente.
Enlace
El punto de enlace se encuentra en el borde interior del arcén, sobre la superficie de rasante.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Lado |
Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace. |
Izquierda / Derecha | Derecha |
| Anchura del arcén | Anchura desde el punto de enlace hasta el punto de articulación del arcén | Numérico |
1.8 m 5.40 pies |
| Usar talud de peralte |
Permite especificar el uso del talud de peralte procedente de la especificación de peralte definida en la alineación de línea base para la parte pavimentada el arcén. |
Lista de selección:
|
No |
| Orientación de talud de arcén |
Especifica si el talud se encuentra fuera del bombeo o hacia el bombeo. |
Lista de selección:
|
Fuera del bombeo |
| Talud de arcén por defecto | Talud transversal por defecto de la superficie de la forma. Este valor se utiliza si el talud de peralte no se ha utilizado o no se ha especificado en la alineación de línea base. | Numérico | - 2.0 % |
| Tipo de intersección de sub-base | Seleccione si desea mantener el vínculo de intersección en un talud fijo con una anchura variable o en una anchura fija con un talud variable | Lista de selección: a) Mantener talud, ajustar anchura, b) Mantener anchura, ajustar talud | Mantener talud, ajustar anchura |
| Talud de intersección | Valor del talud fijo del vínculo de intersección, usado si se emplea la opción “mantener talud” | Numérico, positivo | 4 (:1) |
| Anchura de intersección | Valor de la anchura fija del vínculo de intersección, usado si se emplea la opción “mantener anchura” | Numérico, positivo |
5.40 pies 1.8 m |
| Profundidad de pavimento1 | Profundidad de pavimento 1 (cero para omitir) | Numérico, no negativo |
0.025 m 0.083 pies |
| Profundidad de pavimento2 | Profundidad de pavimento 2 (cero para omitir) | Numérico, no negativo |
0.025 m 0.083 pies |
| Profundidad base | Profundidad de capa base (cero para omitir) | Numérico, no negativo |
0.100 m 0.333 pies |
| Profundidad de sub-base | Profundidad de capa de sub-base (cero para omitir) | Numérico, no negativo |
0.300 m 1.0 pies |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
| Parámetro | Descripción | Estado |
|---|---|---|
| Anchura del arcén | Se puede usar para modificar el valor fijo de la anchura de arcén y asociar el borde del arcén a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este valor: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
| Superficie existente | Se puede utilizar para especificar una superficie con respecto a la cual recortar las capas base y sub-base. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. | Opcional |
Parámetros de salida
| Parámetro | Descripción | Tipo |
|---|---|---|
| Talud de intersección | Talud del vínculo de intersección | Numérico |
| Desfase de intersección | Desfase del vértice de la capa base | Numérico |
| Elevación de intersección | Elevación del vértice de la capa base | Numérico |
|
Anchura del arcén |
Anchura del arcén pavimentado |
Numérico |
| Talud de arcén |
Talud del arcén pavimentado |
Numérico |
Comportamiento
Cuando se inserta, este subensamblaje busca la presencia de la superficie de terreno existente de destino. Si esta superficie existe, las superficies de las capas base y sub-base se recortarán hasta el terreno existente.
Si la superficie no existe, este arcén se comporta de la misma manera que el subensamblaje TodoArcénExtendido.
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra los vínculos definidos mediante los parámetros de entrada.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Punto, vínculo o forma | Código | Descripción |
|---|---|---|
| P2 | EPS | Borde del arcén, rasante |
| P4 | EPS_Pave1 | Borde del arcén en Pavimento1 |
| P6 | EPS_Pave2 | Borde del arcén en Pavimento2 |
| P8 | EPS_Base | Borde del arcén en Base |
| P10 | Daylight_Sub | Vértice de la sub-base |
| L1 | Top, Pave | Rasante pavimentada |
| L3 | Pave | Rasante pavimentada |
| L4 | Pave1 | Parte superior del pavimento 2 |
| L6 | Pave1 | Parte superior del pavimento 2 |
| L7 | Pave2 | Parte superior del pavimento 3 |
| L9 | Pave2 | Parte superior del pavimento 3 |
| L10 | Base | Parte superior del rumbo base |
| L12 | Base | Parte superior del rumbo base |
| L13 | Subbase, Datum | Parte inferior de la sub-base, cota de referencia |
| L14 | Top | Formación de la superficie superior |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Base | |
| S4 | Subbase |

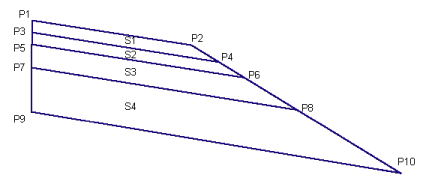

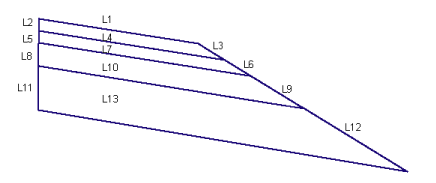

Diagrama de codificación
