El subensamblaje se utiliza para crear una estructura de cuneta con taludes exteriores e interiores de cuneta opcionales.
Enlace
El punto de enlace es el punto interior de los vínculos de explanación que preceden a la estructura de cuneta. Si se omiten los vínculos de explanación, el punto de enlace será el punto interior del muro interno de la estructura de cuneta (se muestra con un círculo azul).
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan en forma de recorrido por altura (por ejemplo, 4 : 1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Lado |
Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace. |
Izquierda / Derecha | Derecha |
| Profundidad | Profundidad interior de la cuneta. | Numérico, positivo |
0.45 m 1.5 pies |
| Anchura inferior | Anchura de la parte inferior del canal. | Numérico, positivo |
0.5 m 1.5 pies |
| Pendiente del talud | Pendientes del talud de cuneta | Numérico | 1:2 |

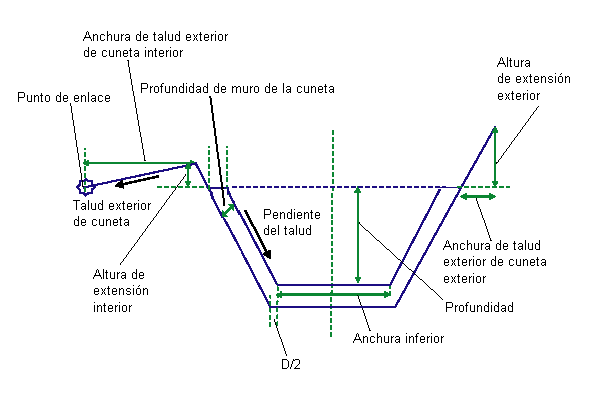

| Profundidad de muro de la cuneta | Profundidad del muro de la cuneta. Se mide en dirección perpendicular al lado del talud, tal como se muestra en el diagrama anterior. | Numérico, positivo |
0.1 m 0.33 pies |
| Altura de extensión interior | Extensión no revestida de la parte interior de la cuneta sobre el punto de enlace | Numérico, positivo |
0.15 m 0.45 pies |
| Anchura de talud exterior de cuneta interior | Anchura de relleno de la cuneta en el interior | Numérico, positivo |
1.5 m 5.0 pies |
| Anchura de talud exterior de cuneta exterior | Anchura de la extensión no revestida más allá del punto exterior de la estructura de cuneta | Numérico, positivo |
0.1 m 0.33 pies |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
Parámetros de objetivo: ninguno.
Parámetros de salida
Ninguno.
Comportamiento
Este subensamblaje genera la forma de una estructura de cuneta, tal y como aparece en la ilustración anterior.
En AutoCAD Civil 3D 2010 y versiones anteriores, el parámetro Profundidad del muro de la cuneta se medía verticalmente. En AutoCAD Civil 3D 2011 y versiones posteriores, este parámetro se mide en dirección perpendicular al lado del talud. Por tanto, si abre en AutoCAD Civil 3D 2011 o una versión posterior un dibujo creado en AutoCAD Civil 3D 2010 o una versión anterior que contiene estos subensamblajes y, a continuación, vuelve a generar las obras lineales, este parámetro cambiará para reflejar el nuevo comportamiento. Los informes de volumen que utilicen este subensamblaje se actualizarán para reflejar el nuevo comportamiento.
Operación en modo de diseño
En modo de diseño, este subensamblaje se crea hacia fuera a partir del punto de enlace, tal y como se define a través de los parámetros de entrada.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Punto / Vínculo | Códigos | Descripción |
|---|---|---|
| P1, P6 | Ditch_Back | |
| P2, P5 | Ditch_Face | |
| P10 | Ditch_In | |
| P11 | Ditch_Out | |
| L9, L10, L11 | Top, Datum | |
| L1 a L5 | Top, Ditch_Top | |
| L6, L7, L8 | Datum, Ditch_Bottom | |
| S1 | Cuneta | Área de la forma de estructura de cuneta |

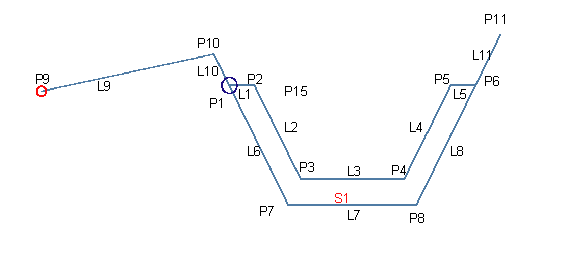

Diagrama de codificación
