Este subensamblaje inserta un arcén que se puede utilizar para controlar el peralte. Se ha diseñado para su uso junto con el subensamblaje PeralteInteriorCarrilMultiCapa y admite la extensión de las capas de pavimento 1 a pavimento 10.
Enlace
El punto de enlace se encuentra en el borde interior del arcén, que normalmente está en el borde exterior de la calzada.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Lado |
Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace. |
Izquierda / Derecha | Derecha |
| Anchura del arcén | Anchura desde el punto de enlace hasta el punto de articulación del arcén | Numérico |
2.4 m 8.0 pies |
| Usar talud de peralte | Permite especificar el uso del talud de la especificación de peralte definida en la alineación de línea base para el arcén. |
Lista de selección:
|
No |
| Orientación de talud de arcén |
Especifica si el talud se encuentra fuera del bombeo o hacia el bombeo. |
Lista de selección:
|
Fuera del bombeo |
| Talud de arcén por defecto | Talud por defecto del arcén si no se ha especificado un talud de peralte. | Numérico, pendiente | -6.000% |
| Tipo de intersección de sub-base | Seleccione si desea mantener el vínculo de intersección en un talud fijo con una anchura variable o en una anchura fija con un talud variable | Lista de selección: a) Mantener talud, ajustar anchura, b) Mantener anchura, ajustar talud | Mantener talud, ajustar anchura |
| Talud de intersección | El valor fijo del talud (x : 1) del vínculo de intersección | Numérico, positivo | 4 (:1) |
| Anchura | Valor de anchura fija | Numérico, positivo |
3 m 10 pies |
| Anchura de pavimento 1 | Anchura de la extensión de pavimento 1 | Numérico, positivo | 0 |
| Anchura de pavimento 2 | Anchura de la extensión de pavimento 2 | Numérico, positivo | 0 |
| Profundidad de pavimento | Profundidad de pavimento (cero para omitir) | Numérico, no negativo |
0.025 m 0.083 pies |
| Profundidad de pavimento1 | Grosor de la capa de pavimento1 (cero para omitir) | Numérico, no negativo |
0.025 m 0.083 pies |
| Profundidad de pavimento2 | Grosor de la capa de pavimento2 (cero para omitir) | Numérico, no negativo |
0.025 m 0.083 pies |
| Profundidad de pavimento3 | Grosor de la capa de pavimento3 (cero para omitir) | Numérico, no negativo |
0.025 m 0.083 pies |
| Profundidad de base1 | Grosor de la capa base1 (cero para omitir) | Numérico, no negativo |
0.100 m 0.333 pies |
| Profundidad de base2 | Grosor de la capa base2 (cero para omitir) | Numérico, no negativo |
0.100 m 0.333 pies |
| Profundidad de base3 | Grosor de la capa base3 (cero para omitir) | Numérico, no negativo |
0.100 m 0.333 pies |
| Profundidad de sub-base1 | Grosor de la capa sub-base (cero para omitir) | Numérico, no negativo |
0.300 m 1.0 pies |
| Profundidad de sub-base2 | Grosor de la capa sub-base (cero para omitir) | Numérico, no negativo |
0.300 m 1.0 pies |
| Profundidad interior de sub-base3 | Grosor de la capa sub-base3 en el punto de enlace (cero para omitir) | Numérico, no negativo |
0.300 m 1.0 pies |
| Profundidad exterior de sub-base3 | Grosor de la capa sub-base3 en la arista de la calzada (cero para omitir) | Numérico, no negativo |
0.300 m 1.0 pies |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
| Parámetro | Tipo | Estado |
|---|---|---|
| Anchura del arcén | Alineación que define el borde de la parte pavimentada del arcén. Se puede usar para modificar el valor fijo de la anchura de arcén y asociar el borde del arcén a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este valor: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
Parámetros de salida
| Parámetro | Descripción | Tipo |
|---|---|---|
| Talud de intersección | Talud del vínculo de intersección | Numérico |
| Desfase de intersección | Desfase del vértice de la capa base | Numérico |
| Elevación de intersección | Elevación del vértice de la capa base | Numérico |
|
Anchura del arcén |
Anchura del arcén pavimentado |
Numérico |
| Talud de arcén |
Talud del arcén pavimentado |
Numérico |
Comportamiento

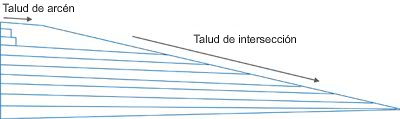

La rasante del arcén se inserta según la anchura de arcén determinada y el talud de arcén por defecto fuera del punto de enlace. El vínculo de intersección del arcén se puede insertar con un talud fijo (Tipo de intersección = Talud) o una anchura fija (Tipo de intersección = Anchura). Si se usa un talud fijo, el vínculo de intersección se extiende desde la arista exterior del arcén hasta que se interseca con el vínculo inferior (L11). De lo contrario, la capa inferior se extiende a lo largo de la anchura de intersección más allá de la arista exterior del arcén y el vínculo de intersección se conecta al final de la parte inferior Todos los vínculos siguen el talud del vínculo superior (L1).
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra los vínculos que comprenden el arcén para una situación normal de carretera con bombeo. Si se especifican valores de talud numéricos para el % de talud del arcén y de la sub-base, los vínculos se muestran con los valores de talud dados. De lo contrario, se utilizan los taludes por defecto del -6%.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Punto, vínculo o forma | Códigos | Descripción |
|---|---|---|
| P1 | ETW | Borde de la calzada en la superficie superior |
| P2 | EPS | Borde del arcén del pavimento en la superficie superior |
| P11 | EPS_Pave1 | Borde del arcén del pavimento en pavimento1 |
| P13 | EPS_Pave2 | Borde del arcén del pavimento en pavimento2 |
| P3 | EPS_Base1 | Borde del arcén pavimentado en base1 |
| P4 | EPS_Base2 | Borde del arcén pavimentado en base2 |
| P5 | EPS_Base3 | Borde del arcén pavimentado en base3 |
| P6 | EPS_SubBase1 | Borde del arcén pavimentado en sub-base1 |
| P7 | EPS_SubBase2 | Borde del arcén pavimentado en sub-base2 |
| P8 | EPS_SubBase3 | Borde del arcén pavimentado en sub-base3 |
| P9 | Daylight_Sub | Vértice de la sub-base |
| L1 | Top, Pave | Superficie de la rasante |
| L2 | Pave1 | |
| L3 | Pave2 | |
| L4 | Pave3 | |
| L5 | Base1 | |
| L6 | Base2 | |
| L7 | Base3 | |
| L8 | Subbase1 | |
| L9 | Subbase2 | |
| L10 | Datum, Subbase3 | |
| L11-L17 | Slope_Link | |
| S1 | Pave | |
| S2 | Pave1 | |
| S3 | Pave2 | |
| S4 | Pave3 | |
| S5 | Base1 | |
| S6 | Base2 | |
| S7 | Base3 | |
| S8 | Subbase1 | |
| S9 | Subbase2 | |
| S10 | Subbase3 |

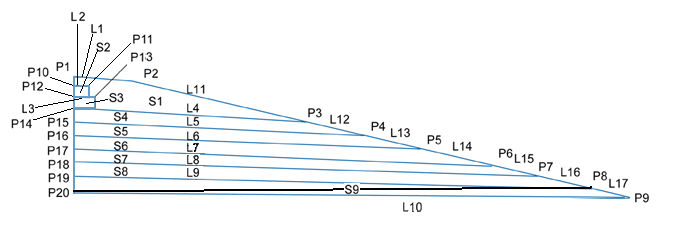

Diagrama de codificación
