BarreraAcústicaSimple

Este subensamblaje inserta una barrera acústica con la opción de especificar un material para la capa superior del suelo.

Enlace

El punto de enlace se encuentra en el borde interior de la barrera, que suele estar en el borde exterior de la calzada, el arcén u otro elemento de la carretera.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan en forma de recorrido por altura (por ejemplo, 4 : 1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace.	Izquierda/Derecha	Derecha
Anchura superior	Anchura de la parte superior de la barrera.	Numérico, positivo	1.0 m 3.0 pies
Talud interior de cuneta	Talud por defecto del vínculo del talud interior de cuneta de la barrera.	Numérico	1:1.5
Talud exterior de cuneta	Talud por defecto del vínculo del talud exterior de cuneta de la barrera.	Numérico	1:1.5
Altura	Especifica la altura de la barrera medida desde la elevación del punto de enlace.	Numérico, positivo	3.00 m 9.00 pies
Grosor de capa superior del suelo	Especifica la profundidad del revestimiento de material a lo largo del vínculo de intersección. Si se indica el valor cero, no se añade material de revestimiento.	Numérico, positivo	0.0
Código de forma de capa superior del suelo	Especifica el código de forma del material de la capa superior del suelo	Cadena	Capa superior del suelo

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción	Estado
Superficie de objetivo	Se puede utilizar para asociar la parte posterior de la barrera en una superficie existente con el talud definido por el usuario. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies.	Opcional

Parámetros de salida

Parámetro	Descripción	Tipo
Elevación superior de barrera	Elevación del punto medio del vínculo superior de la barrera	Numérico
Desfase superior de barrera	Desfase del punto medio del vínculo superior de la barrera	Numérico
Grosor de capa superior del suelo	Grosor del material de la capa superior del suelo	Numérico
Talud exterior de cuneta	Talud del vínculo del talud exterior de cuneta de la barrera acústica	Numérico
Desfase final de barrera	Desfase del punto final de la barrera acústica.	Numérico
Elevación final de barrera	Elevación del punto final de la barrera acústica	Numérico

Comportamiento

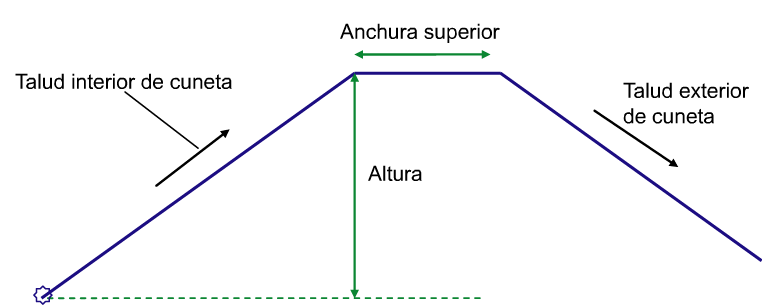

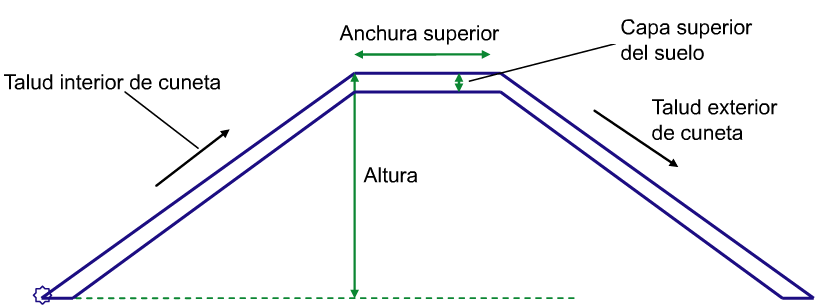

Esta barrera acústica se introduce desde el punto de enlace con los valores de talud interior y exterior de cuneta especificados por el usuario. Si la anchura superior tiene el valor cero, se obtiene una barrera acústica con forma triangular. Si se selecciona una capa superior del suelo para este subensamblaje, se introduce una capa de material revestido, como se muestra en la siguiente ilustración. (Nota: se introduce un vínculo horizontal en el punto de enlace de manera que el grosor del material coincida con el valor especificado.)

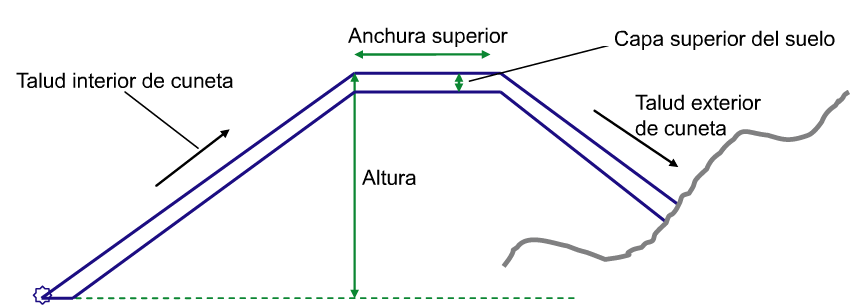

Si el talud exterior de cuneta está asociado a una superficie, la altura de ese lado se ajusta a la intersección en la superficie, como se muestra a continuación.

Si el talud exterior de cuneta no está asociado a ninguna superficie, la altura de ese lado toma el valor de altura especificado. Además, si la superficie en ese punto es más alta que la parte superior de la barrera, se dibuja un vínculo de talud exterior de cuneta hacia abajo con los parámetros de talud y altura especificados.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja los vínculos con los parámetros por defecto, incluida la altura del talud exterior de cuneta.

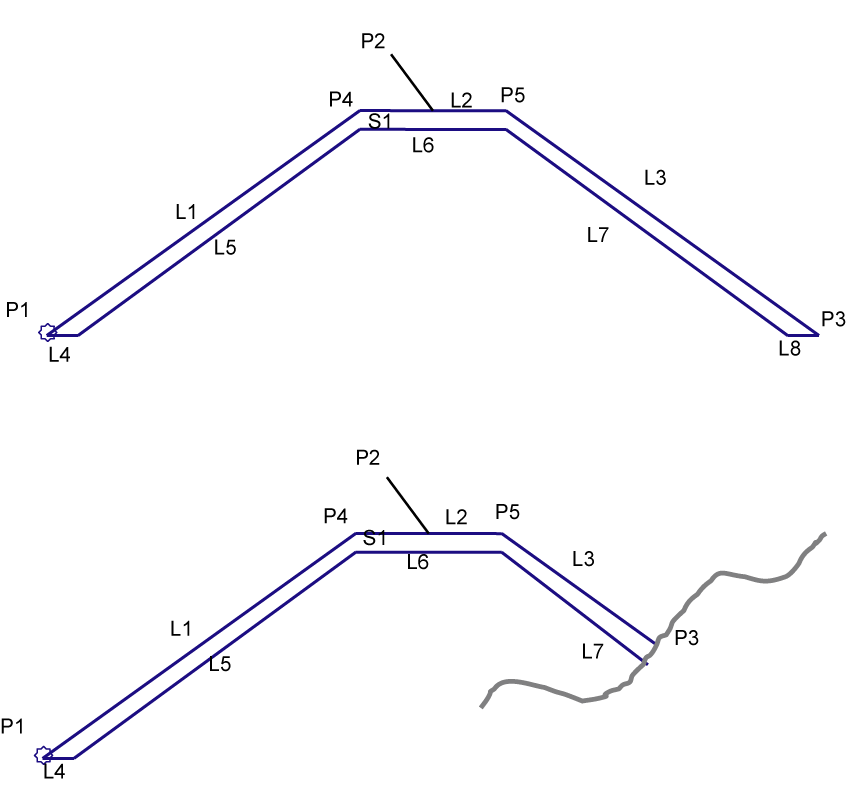

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Tipo	Códigos	Descripción
P2	RW_Top	Punto superior de la barrera
P3	RW_Outside	Vértice de la sub-base
P3	Daylight	Sólo si se ha definido la superficie de objetivo
P4	Bench_In	Borde interior de la parte superior de la barrera (sólo si la anchura superior tiene un valor distinto de cero)
P5	Bench_Out	Borde exterior de la parte superior de la barrera (sólo si la anchura superior tiene un valor distinto de cero)
L1, L2, L3	Top	Rasante del arcén
L1, L2, L3	Datum	Sólo si el grosor de la capa superior del suelo tiene el valor cero
L4 a L7	Datum	Sólo si el grosor de la capa superior del suelo tiene un valor positivo
L8	Datum	Sólo si no se ha definido la superficie de objetivo
S1	Código definido por el usuario	Código definido por el usuario para la capa superior del suelo (por defecto, capa superior del suelo)
