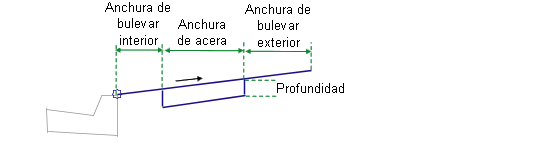

Este subensamblaje inserta vínculos para una acera de hormigón con bulevares de hierba interiores y exteriores.
Enlace
El punto de enlace se encuentra en el borde interior del bulevar interior. El subensamblaje AceraUrbana se enlaza normalmente a una parte posterior de bordillo o a un borde de pavimento.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Lado |
Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace. |
Izquierda/Derecha |
Derecha |
|
Anchura de bulevar interior |
Anchura del bulevar de hierba interior |
Numérico, positivo |
0.0 |
|
Anchura de acera |
Anchura de la acera de hormigón |
Numérico, positivo, distinto de cero |
1.5 m 5.0 pies |
|
Anchura de bulevar exterior |
Anchura del bulevar de hierba exterior |
Numérico, positivo |
0.0 |
|
% talud |
% de talud de la acera y las franjas de hierba. Los taludes positivos tienen orientación ascendente desde el punto de enlace. |
Numérico |
2 (%) |
|
Profundidad |
Profundidad de hormigón para la acera |
Numérico, positivo |
0.100 m 0.333 pies |
Comportamiento
Los vínculos de la franja de hierba interior, la acera y los bulevares de hierba exteriores se insertan hacia fuera desde el punto de enlace con el talud dado. Las franjas de hierba se pueden omitir especificando una anchura igual a cero.
De modo opcional, para definir las anchuras de distintos elementos, se pueden establecer vínculos a desfases de alineaciones. Igualmente, el talud transversal de la acera se puede derivar si se asocia a un perfil de desfase.
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
|
Parámetro |
Tipo de asignación |
Estado |
|---|---|---|
|
Anchura de bulevar interior |
Se puede utilizar para modificar el valor fijo de la anchura del bulevar interior y asociar el borde interior de la acera a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
|
Anchura de acera |
Puede utilizarse para modificar la anchura de acera fija y asociar el borde exterior de la acera a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
|
Anchura de bulevar exterior |
Puede utilizarse para modificar la anchura de bulevar exterior fija con un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
Parámetros de salida
Ninguno.
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra los bulevares y la acera en función de los valores especificados para los parámetros de entrada.
Códigos de punto, vínculo y forma
|
Punto / Vínculo |
Código |
Descripción |
|---|---|---|
|
P2 |
Sidewalk_In |
Borde interior de la acera sobre la rasante |
|
P3 |
Sidewalk_Out |
Borde exterior de la acera sobre la rasante |
|
L1 |
Top Césped Datum |
|
|
L2 |
Top Sidewalk |
|
|
L3 |
Top Césped Datum |
|
|
L4 – L6 |
Sidewalk Datum |
|
|
S1 |
Sidewalk |
Área de hormigón de la acera |

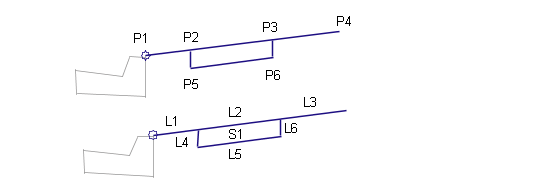

Diagrama de codificación
