Este subensamblaje inserta un arcén con las capas de pavimento y sub-base terminadas con un vínculo vertical.
Enlace
El punto de enlace se encuentra en el borde interior del arcén, que normalmente está en el borde exterior de la calzada.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Lado |
Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace. |
Izquierda/Derecha |
Derecha |
|
Anchura pavimentada |
Anchura desde el punto de enlace hasta el borde del arcén |
Numérico |
2.4 m 8.0 pies |
|
Usar talud de peralte |
Permite especificar el uso del talud de peralte procedente de la especificación de peralte definida en la alineación de línea base para la parte pavimentada el arcén. |
Lista de selección:
|
No |
| Orientación de talud de arcén |
Especifica si el talud se encuentra fuera del bombeo o hacia el bombeo. |
Lista de selección:
|
Fuera del bombeo |
|
Talud pavimentado por defecto |
Talud por defecto del arcén pavimentado si no se ha especificado un talud de peralte. |
Numérico, pendiente |
-6.000% |
|
Tratamiento de vínculo sin pavimentar |
Determina si se debe insertar y cuándo la porción sin pavimentar del arcén. Debe tener uno de los siguientes valores: Código: Tratamiento 1: siempre se usa 2: sólo se usa si el arcén está en desmonte 3: sólo se usa si el arcén está en desmonte o en terraplén en el borde alto del peralte. |
Numérico, 1 – 3 |
1 |
|
Anchura sin pavimentar |
Anchura de la porción sin pavimentar del arcén. Se define como cero para omitir el vínculo sin pavimentar. |
Numérico, positivo |
1.8 m 6.0 pies |
|
Talud sin pavimentar (%) |
% de talud de la superficie del arcén sin pavimentar |
Numérico, positivo |
-6 (%) |
|
Diferencia máxima de pendiente sin pavimentar |
Diferencia máxima de pendiente entre los % de talud de las porciones pavimentada y sin pavimentar en el borde alto del peralte |
Numérico, positivo |
8 (%) |
|
Profundidad de pavimento1 |
Profundidad entre rasante y pavimento 1 (cero para omitir) |
Numérico, no negativo |
0.025 m 0.083 pies |
|
Profundidad de pavimento2 |
Profundidad entre pavimento 1 y pavimento 2 (cero para omitir) |
Numérico, no negativo |
0.025 m 0.083 pies |
|
Profundidad base |
Profundidad entre pavimento 2 y base (cero para omitir) |
Numérico, no negativo |
0.100 m 0.333 pies |
|
Profundidad de sub-base |
Profundidad entre base y sub-base (cero para omitir) |
Numérico, no negativo |
0.300 m 1.0 pies |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
|
Parámetro |
Tipo de asignación |
Estado |
|---|---|---|
|
Anchura pavimentada |
Se puede usar para modificar el valor fijo de la anchura pavimentada y asociar el borde del arcén a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
|
Superficie de intersección |
Se utiliza para determinar si el borde exterior del arcén está en desmonte o en terraplén. Este parámetro no es necesario si Tratamiento de vínculo sin pavimentar es igual a 1. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. |
Condicional; obligatorio si Tratamiento de vínculo sin pavimentar es igual a 2 o a 3. |
Parámetros de salida
| Parámetro | Descripción | Tipo |
|---|---|---|
|
Anchura del arcén |
Anchura del arcén pavimentado |
Numérico |
| Talud de arcén |
Talud del arcén pavimentado |
Numérico |
Comportamiento

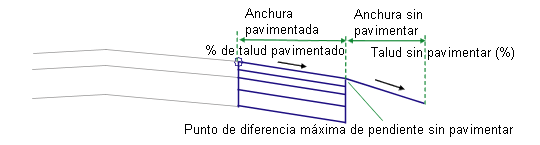

Los vínculos de la rasante del arcén, Pavimento1, Pavimento2, Base y Sub-base se insertan hacia fuera utilizando los valores dados de la anchura pavimentada, el % de talud pavimentado y las profundidades de los materiales. Si Tratamiento de vínculo sin pavimentar es igual a 1, el vínculo del arcén sin pavimentar se inserta en todas las condiciones. Si el código de tratamiento es 2, el borde exterior del arcén se comprueba para determinar si está en desmonte o en terraplén; el vínculo del arcén sin pavimentar sólo se inserta en desmonte. El código de tratamiento 3 utiliza el vínculo sin pavimentar en desmonte o cuando el vínculo del arcén tiene un % de talud positivo. El vínculo de la rasante sin pavimentar se inserta con el % de talud sin pavimentar, a menos que la diferencia entre el % de talud pavimentado y sin pavimentar sea superior al valor de la diferencia máxima de talud sin pavimentar. En ese caso, el talud del vínculo sin pavimentar se ajusta para mantener la diferencia en la diferencia máxima de pendiente dada.
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra los vínculos que comprenden el arcén para la condición de carretera con bombeo normal, en función de los parámetros de entrada proporcionados. Si se proporciona un valor numérico para el % de talud pavimentado, la porción pavimentada del arcén se calcula en función de ese valor. De lo contrario, se usa el valor por defecto del -6%.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
|
P2 |
EPS |
Borde del arcén pavimentado |
|
P3 |
ES_Unpaved |
Borde de la berma |
|
P5 |
EPS_Pave1 |
Borde del arcén en Pavimento1 |
|
P7 |
EPS_Pave2 |
Borde del arcén en Pavimento2 |
|
P9 |
EPS_Base |
Borde del arcén en Base |
|
P11 |
EPS_Sub |
Borde del arcén pavimentado sobre la sub-base |
|
L1 |
Top, Pave |
Rasante pavimentada |
|
L2 |
Top, Datum |
Rasante sin pavimentar |
|
L3 |
Pave1 |
|
|
L4 |
Pave2 |
|
|
L5 |
Base |
|
|
L6 |
Subbase, Datum |
|
|
L7 – L10 |
Datum |
|
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
Subbase |

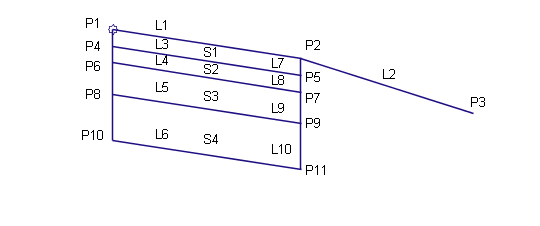

Diagrama de codificación
