BordilloCazUrbanoValle2

Este subensamblaje inserta vínculos para un bordillo y un caz de valle de parte inferior en talud con sub-base.

Los parámetros de entrada definidos por el usuario controlan las dimensiones de la forma.

Enlace

El punto de enlace se encuentra en el punto superior de caz o en la parte posterior del bordillo.

Parámetros de entrada

Nota: las dimensiones de la sub-base se expresan en metros o en pies. Las dimensiones del bordillo y el caz se deben especificar en milímetros o en pulgadas.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace.	Izquierda/Derecha	Derecha
Punto de inserción	Permite especificar el punto de inserción del bordillo y del caz como Borde del caz o Parte posterior del bordillo	Booleano	Borde del caz
Método de talud de caz	Precisa el método de entrada del talud del caz.	Lista de selección	Talud de carril exterior
Talud de caz	Precisa el talud de caz fijo.	Numérico	- 2%
Orientación de talud de caz	Especifica si el caz se encuentra hacia el bombeo o fuera del bombeo.	Lista de selección	Fuera del bombeo
Profundidad de sub-base	Profundidad hasta la sub-base en el punto superior de caz. Se debe utilizar el valor cero si no hay sub-base.	Numérico, positivo	0.450 m 1.5 pies
Extensión de sub-base	Distancia por la que la sub-base se extiende más allá de la parte posterior del bordillo. Utilice el valor cero para terminar la sub-base en la parte posterior del bordillo.	Numérico, positivo	0.3 m 1 pie
Método de talud de sub-base	Selecciona si se debe usar el talud del peralte del carril exterior para la capa sub-base o si se debe definir un valor numérico de porcentaje de talud	Lista de selección	Talud de carril exterior
% de talud de sub-base	% de talud de la capa sub-base. No se usa si Utilizar peralte se ha definido como Verdadero.	Numérico	-2 (%)
Dimensión A	Profundidad del caz en el punto superior	Numérico, positivo, distinto de cero	150 mm 6 pulgadas
Dimensión B	Anchura desde el punto superior del caz hasta la línea de caudal del caz	Numérico, positivo, distinto de cero	610 mm 24 pulgadas
Dimensión C	Profundidad desde el punto superior del caz hasta la línea de caudal del caz y desde la línea de caudal del caz hasta la parte superior del bordillo	Numérico, positivo, distinto de cero	100 mm 4 pulgadas
Dimensión D	Anchura desde la línea de caudal del caz hasta la parte superior del bordillo	Numérico, positivo, distinto de cero	225 mm 9 pulgadas
Dimensión E	Anchura desde la parte superior del bordillo hasta la parte posterior del bordillo	Numérico, positivo, distinto de cero	75 mm 3 pulgadas
Dimensión F	Altura de la parte posterior del bordillo	Numérico, positivo, distinto de cero	300 mm 12 pulgadas

Comportamiento

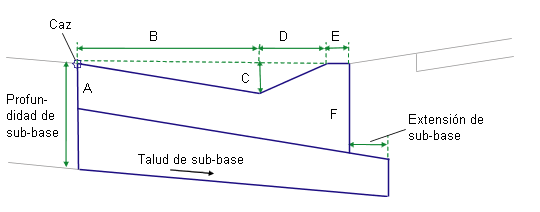

Los vínculos del bordillo y el caz se insertan en función de las dimensiones de los parámetros de entrada Dimensión A – Dimensión F. Todas las dimensiones deben tener valores positivos distintos de cero. Si se especifica una profundidad de sub-base distinta de cero, la capa sub-base se inserta en la parte posterior del bordillo y se prolonga a lo largo de la anchura de la extensión de sub-base. La capa sub-base se cierra en la parte posterior e inferior del bordillo, como se muestra en el diagrama.

El subensamblaje genera la forma de un bordillo y caz simples, con el punto de enlace en (a) el borde interior del caz (o reborde), o (b) en la parte posterior del bordillo. La cara del bordillo tiene un valor de anchura pequeño y constante para evitar la verticalidad.

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetros de objetivo: ninguno.

Parámetros de salida

Parámetro	Descripción	Tipo
Eje de rotación de peralte	Indica si el subensamblaje admite el cálculo de ejes de rotación. Para ver una descripción del parámetro, en la ventana Propiedades, coloque el cursor sobre el parámetro. Para obtener más información, consulte Ajuste de línea de rasante durante el peralte.	Estático (descripción)

Parámetro

Descripción

Tipo

Eje de rotación de peralte

Indica si el subensamblaje admite el cálculo de ejes de rotación. Para ver una descripción del parámetro, en la ventana Propiedades, coloque el cursor sobre el parámetro.

Para obtener más información, consulte Ajuste de línea de rasante durante el peralte.

Estático (descripción)

Admisión del eje de rotación de peralte

Si Orientación de talud de caz se establece en Fuera del bombeo, el talud de caz es lo contrario del talud de peralte. Si Orientación de talud de caz se define en Hacia el bombeo, el talud de caz se invierte.

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra el componente de bordillo y caz en función de los parámetros de entrada especificados. Si el parámetro Utilizar peralte se ha definido como Verdadero, la capa sub-base se inserta con un talud del -2%.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

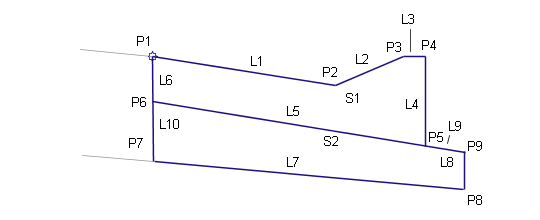

Punto / Vínculo	Código	Descripción
P1	Flange	Punto superior del caz
P2	Flowline_Gutter	Punto de línea de caudal del caz
P3	TopCurb	Parte superior del bordillo
P4	BackCurb	Parte posterior del bordillo
L1 – L3	Top, Curb	Rasante en el bordillo y el caz
L7	Subbase Datum
S1	Curb	Área de hormigón del bordillo y el caz
S2	Subbase
