ArcénSub-baseExtendida

Este subensamblaje inserta un arcén con la capa sub-base extendida hasta un punto de interserción.

Enlace

El punto de enlace se encuentra en el borde interior del arcén, que normalmente está en el borde exterior de la calzada.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro

Descripción

Tipo

Valor por defecto

Elevación de intersección



Numérico

- 2.452

Desfase de intersección



Numérico

15.889

Talud de intersección

Valor del talud fijo del vínculo de intersección, usado si se emplea la opción “mantener talud”.

Numérico, positivo

4 (:1)

Lado

Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace.

Izquierda/Derecha

Derecha

Anchura del arcén

Anchura desde el punto de enlace hasta el punto de articulación del arcén

Numérico

2.4 m

8.0 pies

Usar talud de peralte

Permite especificar el uso del talud de la especificación de peralte definida en la alineación de línea base.

Lista de selección:

  • No
  • Arcén exterior izquierdo
  • Arcén interior izquierdo
  • Arcén interior derecho
  • Arcén exterior derecho
No
Orientación de talud de arcén

Especifica si el talud se encuentra fuera del bombeo o hacia el bombeo.

Lista de selección:

  • Fuera del bombeo
  • Hacia el bombeo
Fuera del bombeo

Talud de arcén por defecto

Talud por defecto del arcén si no se ha especificado un talud de peralte.

Numérico, pendiente

-6.000%

Tipo de intersección de sub-base Seleccione si desea mantener el vínculo de intersección en un talud fijo con una anchura variable o en una anchura fija con un talud variable Lista de selección: a) Mantener talud, ajustar anchura, b) Mantener anchura, ajustar talud Mantener talud, ajustar anchura

Talud/anchura de intersección

El valor fijo del talud (x : 1) o la anchura fija del vínculo de intersección que se utiliza cuando se usan las opciones “Mantener talud” o “Mantener anchura”.

Numérico, positivo

4 (:1)

Sub-base: Usar peralte

Especifica que se debe usar el talud de peralte para el talud de sub-base.

Lista de selección: a) Talud de arcén exterior, b) Talud de arcén interior, c) No

Talud de arcén exterior

Talud de sub-base por defecto

Talud por defecto de la sub-base si no se ha especificado un talud de peralte.

Numérico, pendiente

-6.000%

Extensión de pavimento1

Anchura por la que la capa Pavimento1 se extiende más allá del punto de articulación del arcén. La parte inferior de la capa Pavimento1 no debe extenderse más allá de la pendiente del talud del arcén.

Numérico, positivo

0.0

Extensión de pavimento2

Anchura por la que la capa Pavimento2 se extiende más allá del punto de articulación del arcén. Debe ser mayor o igual que la extensión de Pavimento1. La capa Pavimento2 no debe extenderse más allá de la pendiente del talud del arcén.

Numérico, positivo

0.0

Extensión base

Anchura por la que la capa Base se extiende más allá del punto de articulación del arcén. Debe ser mayor o igual que la extensión de Pavimento2. La capa Base no debe extenderse más allá de la pendiente del talud del arcén.

Numérico, positivo

0.0

Profundidad de pavimento1

Profundidad entre rasante y pavimento 1 (cero para omitir)

Numérico, no negativo

0.025 m

0.083 pies

Profundidad de pavimento2

Profundidad entre pavimento 1 y pavimento 2 (cero para omitir)

Numérico, no negativo

0.025 m

0.083 pies

Profundidad base

Profundidad entre pavimento 2 y base (cero para omitir)

Numérico, no negativo

0.100 m

0.333 pies

Profundidad de sub-base

Profundidad de la capa sub-base en el punto de enlace (cero para omitir)

Numérico, no negativo

0.300 m

1.000 pies

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro

Tipo de asignación

Estado

Anchura del arcén

Se puede usar para modificar el valor fijo de la anchura de arcén y asociar el borde del arcén a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.

Opcional

Parámetros de salida

Parámetro

Descripción

Tipo

Talud de intersección

Talud del vínculo de intersección

Numérico

Desfase de intersección

Desfase del vértice de la capa base

Numérico

Elevación de intersección

Elevación del vértice de la capa base

Numérico

Anchura del arcén

Anchura del arcén pavimentado

Numérico

Talud de arcén

Talud del arcén pavimentado

Numérico

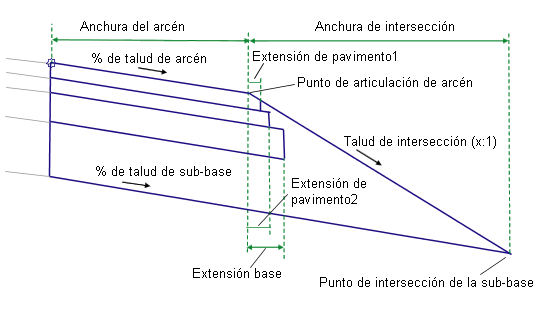

Comportamiento

La rasante del arcén se inserta para los valores dados de anchura de arcén y % de talud del arcén hacia fuera desde el punto de enlace, y el vínculo de la sub-base se inserta desde el desfase del punto de enlace empezando en la profundidad de la sub-base por debajo de la rasante.

El vínculo de intersección de la rasante se puede insertar con un talud fijo (Mantener talud de intersección = Verdadero) o una anchura fija (Mantener talud de intersección = Falso). Si se usa un talud fijo, el vínculo de intersección se extiende desde el borde exterior del arcén hasta que se interseca con el vínculo de la sub-base. De lo contrario, la capa sub-base se extiende a lo largo de la anchura de intersección más allá del borde exterior del arcén y el vínculo de intersección se conecta al final de la sub-base.

Los vínculos de las superficies Pavimento1, Pavimento2 y Base se insertan paralelos a la rasante a las profundidades dadas. Si los valores de la extensión de las capas son distintos de cero, cada capa se extiende por la distancia dada más allá del punto de articulación del arcén. Si una capa se extiende más allá del talud de intersección, dicha capa se termina en la intersección del talud de intersección. Cada capa debe ser tan ancha como la que está sobre ella o más ancha que ésta.

Operación en modo de diseño

En el modo de diseño, este subensamblaje muestra los vínculos que comprenden el arcén para una situación normal de carretera con bombeo. Si se especifican valores de talud numéricos para el % de talud del arcén y de la sub-base, los vínculos se muestran con los valores de talud dados. De lo contrario, se utilizan los taludes por defecto del -6%.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Tipo

Código

Descripción

P2

EPS

Borde del arcén, rasante

P4

EPS Pave1

Borde del arcén en Pavimento1

P13

EPS Pave2

Borde del arcén en Pavimento2

P7

EPS Base

Borde del arcén en Base

P11

Daylight Sub

Vértice de la sub-base

L1, L2

Top, Pave

Rasante pavimentada

L4

Pave1

L8

Pave2

L12

Base

L15

Subbase

Datum

L14

Top, Gravel

Rasante sin pavimentar

Otros vínculos

El mostrado a continuación

Rasante sin pavimentar

S1

Pave1

S2

Pave2

S3

Base

S4

Subbase

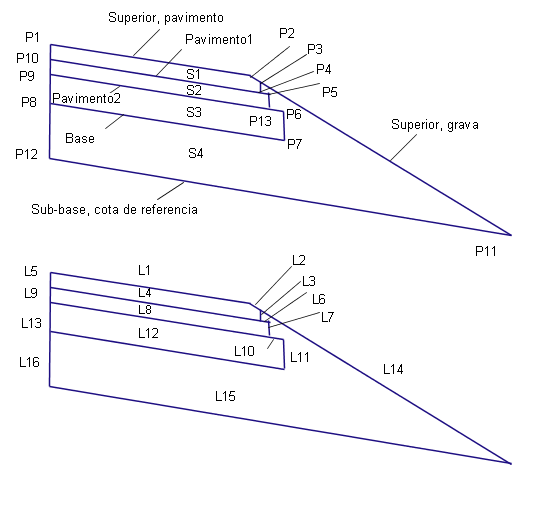

Diagrama de codificación
