Este subensamblaje crea una estructura de cuneta para añadir a los lados izquierdo o derecho del subensamblaje.
De manera opcional, este subensamblaje puede añadir vínculos de intersección en cualquier lado de la estructura.
Enlace
El punto de enlace se encuentra en el punto interior de los vínculos de explanación que preceden a la estructura de cuneta. Si se omiten los vínculos de explanación del interior, el punto de enlace se encontrará en el punto interior del muro.

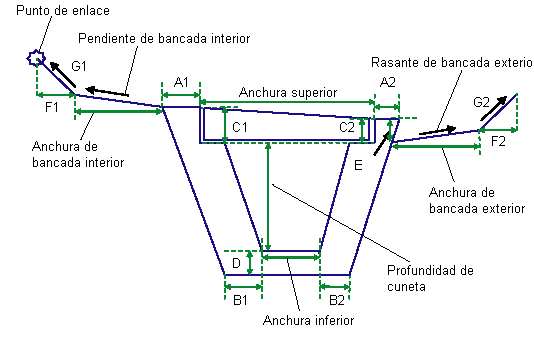

Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan en forma de recorrido por altura (por ejemplo, 4 : 1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Lado |
Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace. |
Izquierda / Derecha | Derecha |
| Profundidad de cuneta | Profundidad interior de la cuneta | Numérico, positivo |
2.0 pies 0.6 m |
| Anchura inferior | Anchura inferior de la cuneta | Numérico, positivo |
1.0 pies 0.3 m |
| Anchura superior | Abertura de cuneta en la tapadera | Numérico, positivo |
2.0 pies 0.6 m |
| Hueco de tapadera | Hueco entre los lados de la tapadera y los muros interiores | Numérico, positivo |
0 pies 0m |
| A1 | Grosor del muro interior superior cerca de la tapadera | Numérico, positivo |
0.45 pies 0.15 m |
| B1 | Grosor del muro interior de la estructura de cuneta | Numérico, positivo |
0.6 pies 0.2 m |
| C1 | Profundidad interior de la tapadera | Numérico, positivo |
0.6 pies 0.2 m |
| D | Profundidad en la base inferior de la cuneta | Numérico, positivo |
0.6 pies 0.2 m |
| Anchura de bancada interior | Anchura de la bancada interior (opcional). Especifique CERO para omitir la bancada. | Numérico, positivo |
1.5 pies 0.5 m |
| Pendiente de bancada interior | Pendiente transversal de la bancada interior (opcional). Se mide desde el borde de la estructura de la cuneta; un talud positivo indica una bancada que se levanta desde la cuneta. | Numérico, tipo de pendiente | 4% |
| F1 | Anchura del vínculo de talud exterior de cuneta interior (opcional). Especifique CERO para omitir el vínculo de talud exterior de cuneta. | Numérico |
1.0 pies 0.3 m |
| G1 | Talud del vínculo de talud exterior de cuneta interior (opcional). Se mide desde la estructura de la cuneta; un talud positivo indica un vínculo que se levanta desde el punto inicial. | Numérico, tipo de talud | 1:1 |
| A2 | Grosor del muro exterior superior cerca de la tapadera | Numérico, positivo |
0.45 pies 0.15 m |
| B2 | Grosor del muro exterior de la estructura de cuneta | Numérico, positivo |
0.6 pies 0.2 m |
| C2 | Profundidad exterior de la tapadera | Numérico, positivo |
0.45 pies 0.15 m |
| E | Profundidad del punto de bisagra donde se encuentra el inicio de los vínculos de bancada exterior/talud exterior de cuneta | Numérico, positivo |
0 pies 0 m |
| Anchura de bancada exterior | Anchura de la bancada exterior (opcional). Especifique CERO para omitir la bancada. | Anchura de bancada exterior |
3.5 pies 1.1m |
| Rasante de bancada exterior | Pendiente transversal de la bancada exterior (opcional). Se mide desde el borde de la estructura de la cuneta; un talud positivo indica una bancada que se levanta desde la cuneta. | Rasante de bancada exterior | 4% |
| F2 | Anchura del vínculo de talud exterior de cuneta exterior (opcional). Especifique CERO para omitir el vínculo de talud exterior de cuneta. | Numérico, positivo | 0.3 |
| G2 | Talud del vínculo de talud exterior de cuneta exterior (opcional). Se mide desde la estructura de la cuneta; un talud positivo indica un vínculo que se levanta desde el punto inicial. | Numérico, tipo de talud | 1 : 1 |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
Parámetros de objetivo: ninguno.
Parámetros de salida
Ninguno.
Comportamiento
Este subensamblaje genera la forma de una estructura de cuneta, tal y como aparece en la ilustración anterior. Para omitir los vínculos de intersección y de bancada, introduzca un valor cero en los parámetros de anchura correspondientes.
Operación en modo de diseño
En modo de diseño, este subensamblaje se dibuja según se ha definido mediante los parámetros de entrada, a partir del punto de enlace.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Punto / Vínculo | Códigos | Descripción |
|---|---|---|
| P1 | Ditch_In | |
| P1, P4 | Ditch_Back | |
| P2, P3 | Ditch_Lid_Face | |
| P15, P16 | Lid_Top | L2 está definido por estos dos puntos |
| P21 | Ditch_Back_Fill | |
| P23 | Ditch_Out | |
| L18, L19, L20, L21 | Top, Datum | |
| L1, L2, L3 | Top | |
| L4, L5, L6 | Datum | |
| S1 | Cuneta | Área de la forma de estructura de cuneta |
| S2 | Lid | Área de estructura de tapadera |

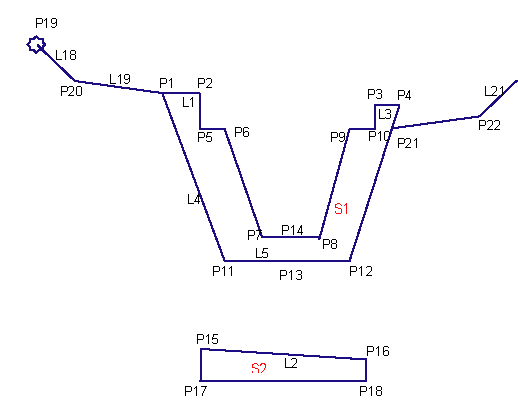

Diagrama de codificación
