Este subensamblaje permite insertar una estructura de muro de contención con un lado inclinado y normalmente se utiliza si los muros miden 5.5 metros o más.
Este subensamblaje también permite añadir un tacón opcional en la parte inferior.
Enlace

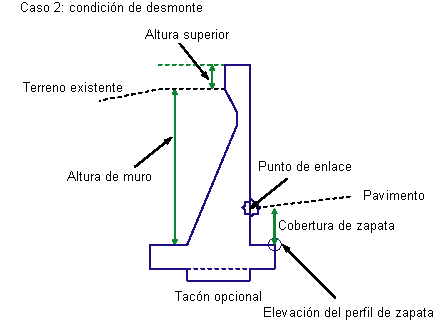

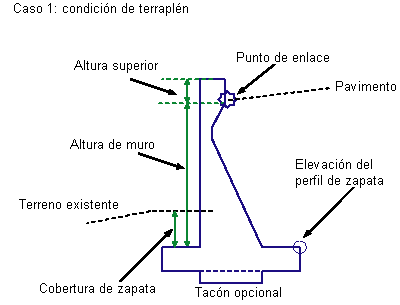

El punto de enlace varía en función de si el muro de contención se encuentran en condición de terraplén o de desmonte. Si es de terraplén, el punto de enlace se encuentra cerca de la parte superior del muro de contención. Si es de desmonte, el punto de enlace se encuentra cerca de la zapata.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan en forma de recorrido por altura (por ejemplo, 4 : 1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Lado |
Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace. |
Izquierda / Derecha | Derecha |
| Anchura de la parte superior del muro | Permite especificar el grosor del muro en la parte superior. | Numérico |
1.476 pies 0.450 m |
| Altura superior | Distancia entre la parte superior del muro y el enganche en terraplén o el nuevo enganche en desmonte. | Numérico |
1.320 pies 0.40 m |
| Cobertura de zapata | Profundidad de cobertura desde la parte superior de la zapata hasta la rasante en el lado posterior del muro en terraplén o hasta el enganche en desmonte. | Numérico |
1.667 pies 0.50 m |
| Tacón | Permite especificar que se añada un tacón opcional debajo de la zapata. | Booleano | Sí |
La altura del muro se determina entre la parte superior de la zapata y el punto de enlace de la elevación del terreno en una cara vertical, en el punto más alto. La anchura y profundidad de la zapata se miden en función de la altura del muro. La cara vertical del muro se encuentra a ¼ de la anchura de la zapata y la parte inferior del talud, a 300 mm del otro borde. El tacón opcional se encuentra justo en el centro de la zapata a 300 mm de profundidad y 600 mm de amplitud.
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
| Parámetro | Descripción | Estado |
|---|---|---|
| Altura de muro | Esta opción se puede utilizar para modificar la altura fija del muro y para establecer un vínculo a un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
| Superficie de objetivo | Nombre existente de la superficie del terreno para determinar el muro de contención en desmonte o en terraplén. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. | Obligatorio |
Parámetros de salida
Ninguno.
Comportamiento
Este subensamblaje puede insertarse en el lado izquierdo o en el derecho. El punto de enlace es distinto según la condición de desmonte o de terraplén. En terraplén, se supone que el punto de enlace se encuentra donde la rasante se cruza con la cara interior del muro, a una distancia por debajo de la parte superior del muro igual al parámetro Altura superior. En condición de desmonte, se supone que el punto de enlace se encuentra donde la rasante se cruza con la cara interior, sobre la parte superior de la zapata a una distancia igual al parámetro Cobertura de zapata. La altura del muro está determinada por la entrada de Altura de muro o de Perfil.
En condición de terraplén, la cara del muro en talud se dirige al centro de la carretera. En condición de desmonte, la cara del muro en talud se encuentra fuera de la carretera, hacia el terreno retenido. Si la opción Tacón se establece en No, la base de la zapata es un vínculo horizontal simple. Si se ha utilizado la opción Tacón, se crearán vínculos que definan el tacón opcional.
Operación en modo de diseño
En modo de diseño, el subensamblaje dibuja la forma del muro de contención según lo especificado por los valores de los parámetros de entrada, suponiendo que el subensamblaje está en una condición de terraplén.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Punto / Vínculo | Códigos | Descripción |
|---|---|---|
| P1 | RW_Front | |
| P2 | RW_Top | |
| P3 | RW_Back | |
| P14 | RW_Hinge | |
| P12 | RW_Inside | Esta opción se puede utilizar como líneas de rotura en la generación de una superficie de cota de referencia. |
| P5 | RW_Outside | Esta opción se puede utilizar como líneas de rotura en la generación de una superficie de cota de referencia. |
| L1, L2, L3 | Top, Wall | L1=P1 a P2; L2= P2 a P3; L3 = P3 a P14; |
| L4,L5,L6 | Footing_Bottom | L4 = P6 a P7; L5 = P8 a P9; L6 = 10 a 11; |
| S1 | RWall |
Diagrama de codificación

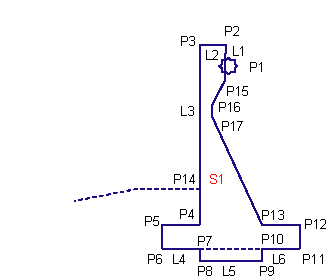

Condición de terraplén

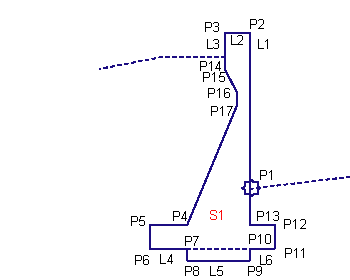

Condición de desmonte
