Este subensamblaje permite insertar un arcén pavimentado con todas las capas de pavimento, base y sub-base extendidas hasta el talud de intersección del arcén.
Enlace
El punto de enlace se encuentra en el borde interior del arcén, que normalmente está en el borde exterior de la calzada.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Elevación de intersección |
Numérico |
- 1.667 |
|
|
Desfase de intersección |
Numérico |
8.377 | |
|
Talud de intersección |
Valor del talud fijo del vínculo de intersección, usado si se emplea la opción “mantener talud”. |
Numérico, positivo |
4 (:1) |
|
Lado |
Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace. |
Izquierda/Derecha |
% derecho |
|
Anchura del arcén |
Valor de la anchura fija del vínculo de intersección, usado si se emplea la opción “mantener anchura”. |
Numérico, positivo |
8.000 pies |
|
Usar talud de peralte |
Permite especificar el uso del talud de la especificación de peralte definida en la alineación de línea base. |
Lista de selección:
|
No |
| Orientación de talud de arcén |
Especifica si el talud se encuentra fuera del bombeo o hacia el bombeo. |
Lista de selección:
|
Fuera del bombeo |
|
% de talud de arcén |
Talud transversal por defecto de la superficie de la forma. Este valor se utiliza si el talud de peralte no se ha utilizado o no se ha especificado en la alineación de línea base. |
Numérico |
- 2.0 % |
| Tipo de intersección de sub-base | Seleccione si desea mantener el vínculo de intersección en un talud fijo con una anchura variable o en una anchura fija con un talud variable | Lista de selección: a) Mantener talud, ajustar anchura, b) Mantener anchura, ajustar talud | Mantener talud, ajustar anchura |
|
Talud de intersección |
Valor del talud fijo del vínculo de intersección, usado si se emplea la opción “mantener talud”. |
Numérico, positivo |
4 (:1) |
|
Anchura de intersección |
Valor de la anchura fija del vínculo de intersección, usado si se emplea la opción “mantener anchura”. |
Numérico, positivo |
5.40 pies 1.8 m |
|
Peraltar sub-base |
Precisa el uso del talud de peralte del arcén para la sub-base |
No | |
|
% de talud de sub-base |
Talud transversal por defecto de la superficie de la forma. Este valor se utiliza si el talud de peralte no se ha utilizado o no se ha especificado en la alineación de línea base |
Numérico |
- 2.0 % |
|
Profundidad de pavimento1 |
Grosor de la capa de pavimento1 (cero para omitir) |
Numérico, no negativo |
0.083 pies |
|
Profundidad de pavimento2 |
Grosor de la capa de pavimento2 (cero para omitir) |
Numérico, no negativo |
0.083 pies |
|
Profundidad base |
Grosor de la capa base (cero para omitir) |
Numérico, no negativo |
0.0333 pies |
|
Profundidad de sub-base |
Grosor de la capa sub-base (cero para omitir) |
Numérico, no negativo |
1.000 pies |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
|
Parámetro |
Tipo de asignación |
Estado |
|---|---|---|
|
Anchura del arcén |
Se puede usar para modificar el valor fijo de la anchura de arcén y asociar el borde del arcén a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. |
Opcional |
Parámetros de salida
|
Parámetro |
Descripción |
Tipo |
|---|---|---|
|
Talud de intersección |
Talud del vínculo de intersección |
Numérico |
|
Desfase de intersección |
Desfase del vértice de la capa base |
Numérico |
|
Elevación de intersección |
Elevación del vértice de la capa base |
Numérico |
| Anchura del arcén |
Anchura del arcén pavimentado |
Numérico |
|
Talud de arcén |
Talud del arcén pavimentado |
Numérico |
Comportamiento

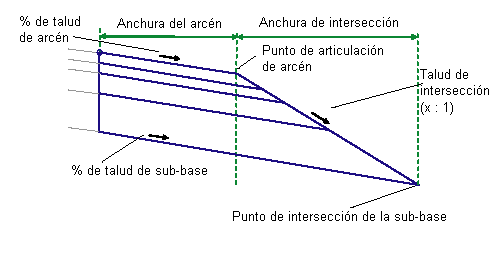

La rasante del arcén se inserta según la anchura de arcén determinada y el talud de arcén por defecto fuera del punto de enlace. El vínculo de sub-base se inserta desde el punto de enlace en la profundidad de sub-base debajo de la rasante.
El vínculo de intersección del arcén se puede insertar con un talud fijo (Mantener talud de intersección = Verdadero) o una anchura fija (Mantener talud de intersección = Falso). Si se usa un talud fijo, el vínculo de intersección se extiende desde el borde exterior del arcén hasta que se interseca con el vínculo de la sub-base. De lo contrario, la capa sub-base se extiende a lo largo de la anchura de intersección más allá del borde exterior del arcén y el vínculo de intersección se conecta al final de la sub-base.
Los vínculos Pavimento1, Pavimento2 y Superficie base se insertan paralelos a la rasante en las profundidades determinadas hasta que se cruzan con el vínculo de intersección del arcén.
Operación en modo de diseño
En modo de diseño, el subensamblaje muestra los vínculos que componen el arcén en una situación de carretera con bombeo normal, mediante el talud transversal de sub-base y el arcén por defecto.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Tipo |
Código |
Descripción |
|---|---|---|
|
P2 |
EPS |
Borde del arcén, rasante |
|
P4 |
EPS_Pave1 |
Borde del arcén en Pavimento1 |
|
P6 |
EPS_Pave2 |
Borde del arcén en Pavimento2 |
|
P8 |
EPS_Base |
Borde del arcén en Base |
|
P10 |
Daylight_Sub |
Vértice de la sub-base |
|
L1 |
Top, Pave |
Rasante pavimentada |
|
L3 |
Pave |
Rasante pavimentada |
|
L4 |
Pave1 |
Parte superior del pavimento 2 |
|
L6 |
Pave1 |
Parte superior del pavimento 2 |
|
L7 |
Pave2 |
Parte superior del pavimento 3 |
|
L9 |
Pave2 |
Parte superior del pavimento 3 |
|
L10 |
Base |
Parte superior del rumbo base |
|
L12 |
Base |
Parte superior del rumbo base |
|
L13 |
Subbase, Datum |
Parte inferior de la sub-base, cota de referencia |
|
L14 |
Slope_Link | Formación de la superficie superior. L14 es el vínculo que conecta P2-P10 o P2-P8 o P2-P6 o P2-P4, dependiendo de cuál de ellos sea el vínculo más bajo. |
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
Subbase |
L14 es el nuevo vínculo que conecta P2-P10 o P2-P8 o P2-P6 o P2-P4, dependiendo de cuál de ellos sea el vínculo más bajo.

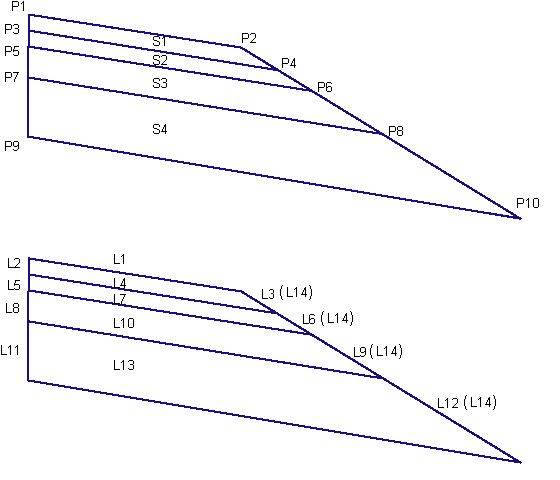

Diagrama de codificación
