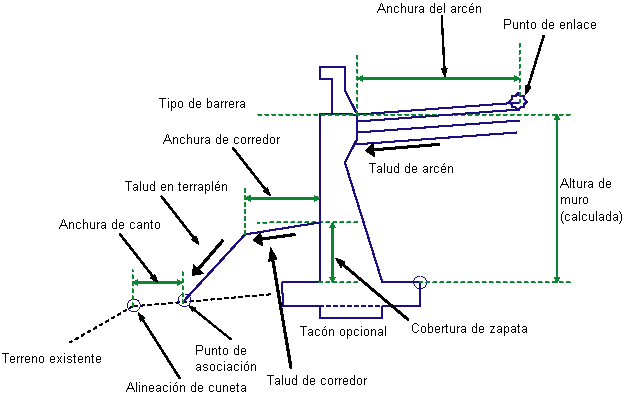

Este subensamblaje permite insertar una estructura de muro de contención con un arcén pavimentado y con taludes de unión especiales para asociarse a una cuneta existente.
Este subensamblaje puede colocar una barrera opcional en la parte superior del muro y un tacón opcional debajo de la zapata.
Enlace
El punto de enlace se encuentra en el interior del arcén.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan en forma de recorrido por altura (por ejemplo, 4 : 1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Lado |
Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace. |
Izquierda / Derecha | Derecha |
| Anchura del arcén | Anchura del arcén desde el punto de enlace | Numérico, positivo |
4.0 pies 1.33 m |
| Profundidad de pavimento1 | Profundidad del pavimento 1, indique CERO si no existe el pavimento 1 | Numérico, positivo |
0.083 pies 0.025 m |
| Profundidad de pavimento2 | Profundidad del pavimento 2, indique CERO si no existe el pavimento 2 | Numérico, positivo |
0.083 pies 0.025 m |
| Profundidad base | Profundidad de la capa base |
Numérico, positivo |
0.333 pies 0.1 m |
|
Profundidad de sub-base |
Profundidad de la capa sub-base. |
Numérico, positivo |
0.3 m 1.0 pies |
| Anchura del muro | Permite especificar la anchura del muro. | Numérico |
0.958 pies 0.292 m |
| Cobertura de zapata | Profundidad de cobertura desde la parte superior de la zapata hasta la rasante en el lado posterior del muro en terraplén o hasta el enganche en desmonte. | Numérico |
1.667 pies 0.50 m |
| Tacón | Permite especificar que se añada un tacón opcional debajo de la zapata. | Booleano | Sí |
| Usar barrera | Permite especificar el uso de una barrera en la parte superior del muro | Cadena, (a) Sí, (b) No | Sí |
| Usar talud de peralte |
Especifica el uso de talud de peralte. |
Lista de selección | No |
| Orientación de talud |
Especifica si el talud se encuentra fuera del bombeo o hacia el bombeo. |
Lista de selección | Fuera del bombeo |
| Talud de arcén por defecto | Talud transversal por defecto de la superficie de la forma. El valor se utiliza si el talud de peralte no se ha usado o no se ha especificado para la alineación de línea base. | Numérico, positivo | -2.0% |
| Anchura de corredor | Anchura del vínculo de la acera en el talud de unión | Numérico, positivo |
3.300 pies 1.0 m |
| Talud de corredor | Talud del vínculo de la acera (tipo de pendiente/talud) | Numérico | 25 % |
| Talud en terraplén | Talud del vínculo en terraplén desde la acera hasta el punto de unión (tipo de talud) | Numérico | 2.00 : 1 |
| Anchura de canto | Anchura desde el punto de cuneta hasta el punto de unión (el borde interior existente de la cuneta) | Numérico, positivo |
1.670 pies 0.5 m |
La altura del muro se determina entre la parte superior de la zapata y el punto de enlace de la elevación del terreno en la cara vertical, en el punto más alto. El talud del muro, la anchura de la zapata, el desfase de la cara vertical del muro, las dimensiones de tacón opcionales y la ubicación del centro del tacón son todo funciones de la altura del muro.
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
| Parámetro | Descripción | Estado |
|---|---|---|
| Borde del arcén | Esta opción se puede utilizar para modificar el talud de arcén mediante la asociación a un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
| Desfase de cuneta | Borde interior del perfil de cuneta utilizado para localizar el punto de asociación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. | Obligatorio |
| Superficie de asociación | Superficie de terreno existente para asociarla con respecto a la cuneta y la anchura de canto especificadas. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies. | Obligatorio |
Parámetros de salida
Ninguno.
Comportamiento
Este subensamblaje puede insertarse en el lado izquierdo o en el derecho. Se supone que el punto de enlace se encuentra en el borde de la calzada del diseño, a partir del cual se dibujan los arcenes pavimentados tal y como se especifica en el subensamblaje.
Para determinar la elevación de la parte superior de la zapata, se trabaja hacia el interior desde el punto de unión hasta el borde interior de la acera y, a continuación, se extrae la cobertura de zapata del vínculo de unión en el desfase de la esquina de la zapata exterior. La altura del muro (H) se calcula entre el borde exterior del arcén y la parte superior de la zapata. Si la opción Tacón se establece en No, la base de la zapata es un vínculo horizontal simple. Si se utiliza la opción Tacón, se insertan los vínculos que definen el tacón opcional.
Nota: se deja una separación minúscula (0.001 por metro) entre las capas de pavimento y la cara interior del muro. Esto se realiza para facilitar un análisis de materiales mediante el elemento de cubicación, tal y como se muestra a continuación.
Operación en modo de diseño
En modo de diseño, el subensamblaje dibuja la forma del muro de contención según lo especificado por los valores de los parámetros de entrada, suponiendo que el subensamblaje está en una condición de terraplén.

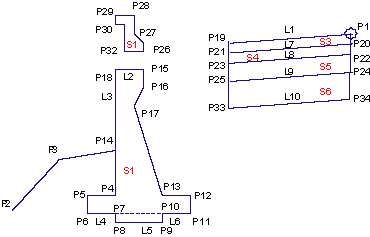

Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Punto / Vínculo | Códigos | Descripción |
|---|---|---|
| P2 | Daylight | |
| P3 | Walk_Edge | Borde de la anchura de recorrido |
| P14 | RW_Hinge | |
| P12 | RW_Inside | Esta opción se puede utilizar como líneas de rotura en la generación de una superficie de cota de referencia. |
| P5 | RW_Outside | Esta opción se puede utilizar como líneas de rotura en la generación de una superficie de cota de referencia. |
| L1, L2, L3 | Top | |
| L2, L3 | Wall | |
| L4,L5,L6 | Footing | Parte inferior de la zapata |
| L7 | Pave1 | |
| L8 | Pave2 | |
| L9 | Base, Footing_Bottom | |
| S1 | RWall | |
| S2 | Barrier | |
| S3 | Pave1 | |
| S4 | Pave2 | |
| S5 | Base |
Diagrama de codificación
