VaciadoCapaSuperiorSuelo

Este subensamblaje se utiliza para especificar el vaciado de la capa superior del suelo hasta una profundidad especificada.

Enlace

El punto de enlace se encuentra en el borde interior del vínculo de vaciado.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan en forma de recorrido por altura (por ejemplo, 4 : 1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace.	Izquierda / Derecha/Derecha	Derecha
Profundidad de vaciado	Permite especificar la profundidad de la capa superior del suelo que debe eliminarse.	Numérico	0.05 m 0.167 pies
Anchura de vaciado	Permite especificar la anchura de la región de vaciado de la capa superior del suelo.	Numérico	5 m 16.67 pies
Talud interior de cuneta	Talud interior de cuneta por defecto de la extensión de vaciado desde el vértice original hasta el inicio del talud exterior de cuneta.	Numérico	-2 (:1)
Talud exterior de cuneta	Talud exterior de cuneta para inclinar desde la parte inferior del vaciado al terreno existente.	Numérico, positivo	2 (:1)

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción	Estado
Anchura de vaciado	Esta opción se puede utilizar para modificar la anchura de vaciado y asociarla al desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Superficie existente	Nombre de la superficie existente que se va a inclinar hacia atrás desde la parte inferior del vaciado. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies.	Obligatorio

Parámetros de salida

Ninguno.

Comportamiento

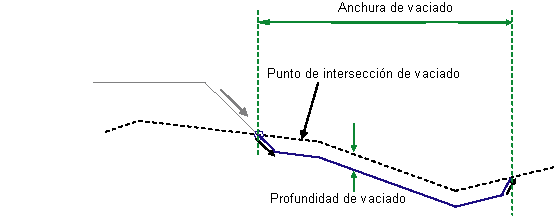

Este subensamblaje permite insertar vínculos paralelos que definen la parte inferior de la capa de vaciado debajo de una superficie especificada. El vaciado comienza en el punto de inserción, justo debajo de la superficie especificada. Se inserta un vínculo de talud interior de cuneta desde el punto de inserción al lado especificado en los parámetros de entrada. Este vínculo se dibuja hasta que la diferencia de elevación entre su punto más bajo y el terreno existente sea igual a la “profundidad de vaciado”.

Del mismo modo, se dibuja un vínculo de talud exterior de cuneta desde la superficie de la capa superior del suelo a un desfase especificado por la “anchura de vaciado” desde el punto de inserción. La profundidad de este vínculo es tal que la diferencia de elevación en la parte inferior del vínculo, con respecto a la superficie de la capa superior del suelo, es igual a la profundidad de vaciado.

A continuación, se introduce una serie de vínculos paralelos a la superficie de la capa superior del suelo especificada que se conectan por encima de dos nuevos vínculos para definir la capa de vaciado.

Para insertar vínculos verticales en el punto de inserción y/o en el otro extremo del vaciado, asigne al talud interior de cuneta y/o al talud exterior de cuneta el valor cero.

Operación en modo de diseño

En modo de diseño, se utilizan los parámetros de entrada para añadir vínculos de talud interior y exterior de cuneta. Al conectar las partes inferiores de estos dos vínculos, se añade una línea horizontal que representa la capa de vaciado.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

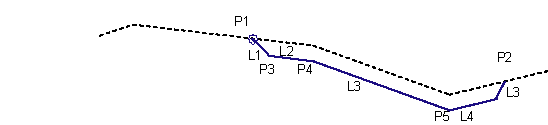

Punto / Vínculo	Códigos	Descripción
P2	Daylight_Strip	Vértice del vínculo de vaciado de talud exterior de cuneta.
Todos los vínculos	Stripping	Vínculos de vaciado
