Este subensamblaje permite insertar un arcén pavimentado con todas las capas de pavimento, base y sub-base extendidas hasta el talud de intersección del arcén.
Enlace
El punto de enlace se encuentra en el borde interior del arcén, que normalmente está en el borde exterior de la calzada.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Lado |
Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace. |
Izquierda / Derecha | Derecha |
| Anchura del arcén | Anchura desde el punto de enlace hasta el punto de bisagra del arcén. | Numérico |
2.4 m 8.0 pies |
| Usar talud de peralte | Permite especificar el uso del talud de la especificación de peralte definida en la alineación de línea base. |
Lista de selección:
|
No |
| Orientación de talud de arcén |
Especifica si el talud se encuentra fuera del bombeo o hacia el bombeo. |
Lista de selección:
|
Fuera del bombeo |
| Talud de arcén por defecto | Talud transversal por defecto de la superficie del arcén. Este valor se utiliza si el talud de peralte no se ha utilizado o no se ha especificado en la alineación de línea base. | Numérico | -6.0% |
| Anchura de cuneta | Especifica la anchura de la cuneta desde el punto de bisagra del arcén. | Numérico, positivo |
3.00 m 9.00 pies |
| Profundidad de cuneta | Especifica la profundidad de cuneta. | Numérico, positivo |
0.40 m 1.20 pies |
| Talud interior de cuneta de sub-base | Valor del talud interior de cuneta de sub-base que se asociará en la parte superior de la cuneta. | Numérico, positivo | 2 (:1) |
| Peralte de sub-base | Permite especificar el uso del talud de la especificación de peralte definida en la alineación de línea base. | Lista de opciones: (a) No, (b) Talud de arcén exterior, (c) Talud de arcén interior. | No |
| Talud de sub-base por defecto | Talud transversal por defecto de la superficie de la sub-base. Este valor se utiliza si el talud de peralte no se ha utilizado o no se ha especificado en la alineación de línea base. | Numérico | -4.0% |
| Profundidad de pavimento1 | Profundidad entre rasante y pavimento 1 (cero para omitir) | Numérico, no negativo |
0.025 m 0.083 pies |
| Hueco entre pavimento1 y pavimento2 | Reducción de la profundidad del pavimento1 para entrelazar el material de la sub-base entre el pavimento1 y el pavimento2 | Numérico, positivo |
0.000 m 0.000 pies |
| Profundidad de pavimento2 | Profundidad del material del pavimento de segundo nivel (cero para omitir) | Numérico, no negativo |
0.025 m 0.083 pies |
| Recorte de pavimento2 | Anchura reducida del material del pavimento2 para posibilitar el entrelazado de la sub-base. El talud del borde lateral de la capa de material será igual que el talud de intersección del arcén. | Numérico, positivo |
0.4 m 1.32 pies |
| Hueco entre pavimento2 y base | Reducción de la profundidad del pavimento2 para entrelazar el material de la sub-base entre el pavimento2 y las capas base | Numérico, positivo |
0.01 m 0.033 pies |
| Profundidad base | Profundidad de rumbo base (entre pavimento2 y base; cero para omitir) | Numérico, no negativo |
0.100 m 0.333 pies |
| Recorte de base | Anchura reducida del material de las capas base para posibilitar el entrelazado de la sub-base. El talud del borde lateral de la capa de material será igual que el talud de intersección del arcén. | Numérico, positivo |
0.4 m 1.32 pies |
| Profundidad de sub-base | Profundidad de la capa sub-base en el punto de enlace desde la parte inferior de las capas base (cero para omitir) | Numérico, no negativo |
0.300 m 1.0 pies |
| Grosor de capa superior del suelo | Especifica la profundidad del revestimiento de material a lo largo del vínculo de intersección. Si se indica el valor CERO, no se añade material de revestimiento. | Numérico, no negativo | 0.0 |
| Código de forma de capa superior del suelo | Especifica el código de forma del material de la capa superior del suelo | Cadena | Capa superior del suelo |
| Código de forma de pavimento1 | Especifica el código de forma del material de la capa superior (bajo la capa superior del suelo, si está activada) | Cadena | Pavimento1 |
| Código de forma de pavimento2 | Especifica el código de forma del material de la segunda capa (sobre las capas base) | Cadena | Pavimento2 |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
| Parámetro | Descripción | Estado |
|---|---|---|
| Anchura del arcén | Se puede usar para modificar el valor fijo de la anchura del arcén y asociar el borde del arcén a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
Parámetros de salida
| Parámetro | Descripción | Tipo |
|---|---|---|
| Talud final de cuneta | Talud de la cuneta en su parte final | Numérico |
| Desfase final de cuneta | Desfase del punto final de la cuneta | Numérico |
| Elevación final de cuneta | Elevación del punto final de la cuneta | Numérico |
| Anchura del arcén | Anchura del arcén pavimentado | Numérico |
| Talud de arcén | Talud del arcén pavimentado | Numérico |
Comportamiento
La rasante del arcén se inserta según los valores dados para la anchura de arcén y el talud de arcén hacia el exterior del punto de enlace. A continuación, se añaden vínculos de cuneta parabólica como una serie de 6 vínculos desde el final del arcén hasta la anchura especificada, usando la profundidad de la parte inferior de la cuneta como punto inferior de la parábola.

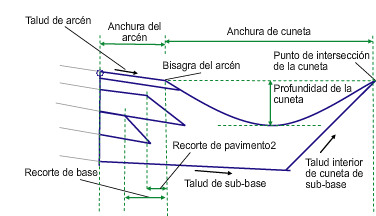

Hecho eso, se inserta el vínculo de la sub-base desde el desfase del punto de enlace empezando en la profundidad de la sub-base por debajo de la rasante y usando el talud de arcén por defecto (o el talud de peralte). El otro extremo de la sub-base se determina dibujando un vínculo desde el final de la cuneta con el talud interior de cuneta de la sub-base, como se muestra en la ilustración.

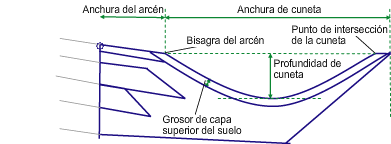

Si el material de la capa superior del suelo tiene un valor “positivo”, se introduce una nueva capa de material con el grosor especificado justo debajo del vínculo de intersección. El grosor se mide en dirección perpendicular a la forma de la cuneta parabólica. La parte superior de la cuneta se dibuja desde el punto de bisagra del arcén hasta la anchura especificada y la profundidad de cuneta dada. En el borde interior de la cuneta, se añade un vínculo de desfase (a lo largo del vínculo del arcén) con el fin de obtener la profundidad especificada para la capa superior del suelo de la cuneta. De forma análoga, se añade un vínculo horizontal en el extremo exterior de la cuneta. Usando estos dos vínculos y el grosor de la capa superior del suelo, se crea un recordatorio de la parte inferior de la capa superior del suelo parabólica. Debido a la especificación de esta nueva capa, la anchura de la capa superior del arcén se ajustará como se muestra en la siguiente ilustración.
Los vínculos de las superficies Pavimento1, Pavimento2 y Base se insertan paralelos a la rasante a las profundidades dadas. La parte inferior del vínculo del pavimento1 se extiende siempre hasta el vínculo de intersección. Si los valores del pavimento2 y/o del recorte de base se han definido como cero, los vínculos superiores de estas capas se extenderán hasta el desfase del “vínculo inferior de la capa anterior”. Los vínculos inferiores de estas capas se extienden de forma que el talud de la cuña formada en el lado coincide con la pendiente inicial de la cuneta (Nota: calcule la pendiente inicial de la cuneta parabólica usando tres puntos conocidos de la ecuación parabólica).
Si los valores de recorte anteriores se han definido para un valor positivo, la parte superior del material correspondiente se acortará según ese valor y el vínculo inferior se derivará con el talud lateral del material igual al talud de intersección.
Además, si el “hueco entre el pavimento1 y el pavimento2 y/o el pavimento2 y la base” tiene un valor positivo, esas capas estarán separadas por dicho hueco, como se explica en el subensamblaje ArcénConSub-baseEntrelazada.
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra los vínculos que componen el arcén con los parámetros por defecto asignados a él.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Tipo | Códigos | Descripción |
|---|---|---|
| P2 | EPS | Borde del arcén, rasante |
| P3 | Daylight_Sub | Vértice de la sub-base |
| P5 | EPS_Pave1 | Borde del arcén en Pavimento1 |
| P7 | EPS_Pave2 | Borde del arcén en Pavimento2 |
| P9 | EPS_Base | Borde del arcén en Base |
| L1, L2 | Top | Rasante del arcén |
| L3, L4 | Datum, Subbase | |
| L5 | Pave1 | |
| L6 | Pave2 | |
| L7 | Base | |
| S1 | Código definido por el usuario | Código definido por el usuario para la capa superior del arcén (por defecto, pavimento1) |
| S2 | Código definido por el usuario | Código definido por el usuario para la segunda capa del arcén (por defecto, pavimento2) |
| S3 | Base | |
| S4 | Subbase | |
| S5 | Código definido por el usuario | Código definido por el usuario para el material de la capa superior del suelo (por defecto, capa superior del suelo) |

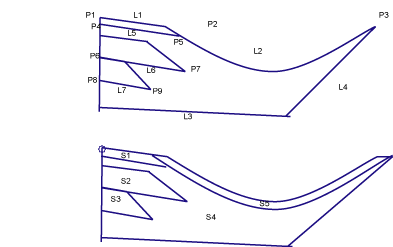

Diagrama de codificación
