FormaTrapezoidal

Este subensamblaje permite insertar una forma trapezoidal con parámetros y códigos flexibles.

Es posible utilizar esta forma como un carril o arcén mediante los parámetros de peralte del talud. La anchura y la elevación del borde exterior pueden calcularse en función de una alineación y perfil opcionales. Si varias formas se encuentran apiladas, el talud inferior puede utilizarse como talud superior en formas posteriores. Si las formas se empalman, la profundidad exterior puede utilizarse como profundidad interior en el siguiente subensamblaje. Los códigos de punto, vínculo y forma se dejan sin definir, de modo que es posible utilizar la forma para representar distintos materiales en diversas situaciones.

Enlace

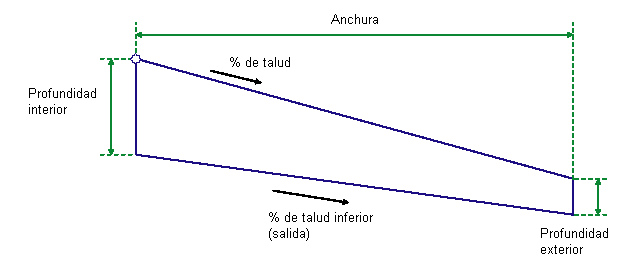

El punto de enlace se encuentra en el borde interior de la forma.

Parámetros de entrada

Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan en forma de recorrido por altura (por ejemplo, 4 : 1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro

Descripción

Tipo

Valor por defecto

Talud inferior

0.042
Profundidad exterior

0.500
Talud superior

-0.020

Lado

Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace.

Izquierda / Derecha

Derecha

Anchura

Anchura desde el punto de enlace hasta el punto exterior del arcén

Numérico

2.4 m

8.0 pies

Talud transversal por defecto Talud transversal por defecto de la superficie de la forma. El valor se utiliza si el talud de peralte no se ha utilizado o no se ha especificado en la alineación de línea base.

Numérico

-2.0%

Usar talud de peralte

Especifica el uso de talud de peralte.

Lista de selección No
Orientación de talud

Especifica si la forma se encuentra fuera del bombeo o hacia el bombeo.

Lista de selección Fuera del bombeo

Profundidad interior

Profundidad en el punto de enlace

Numérico, positivo

0.25 m

1.0 pies

Profundidad exterior

Profundidad opuesta al punto de enlace

Numérico, positivo

0.125 m

0.5 pies

Código superior interior

Código de punto definido por el usuario



Código superior exterior

Código de punto definido por el usuario



Código inferior interior

Código de punto definido por el usuario



Código inferior exterior

Código de punto definido por el usuario



Código de vínculo superior

Código de vínculo definido por el usuario



Código de vínculo inferior

Código de vínculo definido por el usuario



Código de forma

Código de forma definido por el usuario



Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro

Tipo de asignación

Estado

Anchura

Esta opción se puede utilizar para modificar la anchura fija y asociar el borde de la forma a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.

Opcional

Elevación exterior

Esta opción se puede utilizar para modificar el talud de forma normal y asociar el borde externo superior de la forma a la elevación de un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.

Opcional

Parámetros de salida

Parámetro

Descripción

Tipo

Talud superior

Talud del vínculo superior

Numérico

Talud inferior

Talud del vínculo inferior

Numérico

Anchura

Anchura de la forma

Numérico

Profundidad exterior

Profundidad exterior de la forma

Numérico

Comportamiento

La rasante de la forma se inserta según la Anchura y el % de talud determinados fuera del punto de enlace. El talud del vínculo inferior se calcula en función de la profundidad interior y exterior de la forma. Los códigos de punto, vínculo y forma se configuran en los parámetros de entrada mediante las cadenas definidas por el usuario.

Operación en modo de diseño

En el modo de diseño, el subensamblaje muestra los vínculos que componen la forma en una situación de carretera con bombeo normal, con un talud transversal por defecto como valor de talud de vínculo superior.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Tipo

Código

Descripción

P1

Código superior interior

Código de punto definido por el usuario

P2

Código superior exterior

Código de punto definido por el usuario

P3

Código inferior interior

Código de punto definido por el usuario

P4

Código inferior exterior

Código de punto definido por el usuario

L1

Código de vínculo superior

Código de vínculo definido por el usuario

L4

Código de vínculo inferior

Código de vínculo definido por el usuario

S1

Código de forma

Código de forma definido por el usuario

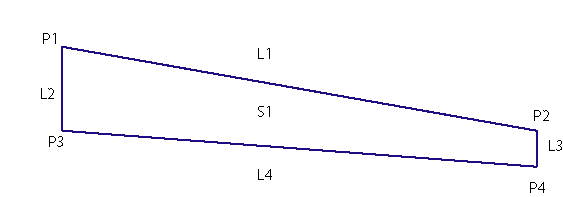

Diagrama de codificación
