ReemplazoBordilloCazUrbano1

Este subensamblaje se utiliza para reemplazar un bordillo y un caz existentes, con la franja de césped asociada al borde interior existente de la acera. La ubicación vertical del bordillo y el caz viene determinada por el fresado y/o la superposición permitidos en los puntos superiores del caz y por los rangos permitidos de talud para la franja de césped.

Para aplicar este subensamblaje, es esencial la información del punto superior del caz (valor de la alineación o el desfase).

Enlace

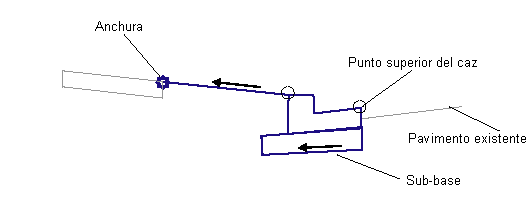

El punto de enlace es el punto exterior o superior del borde de la franja de césped de la acera. Aunque conceptualmente la función del punto de enlace es marcar el borde alto de la franja de césped, la ubicación real del punto alto de dicha franja puede variar con respecto a esto cuando el usuario enlaza un punto marcado o una alineación y perfil adecuados. Por tanto, este punto de enlace sirve más como ayuda en el momento de la composición que como control de punto de diseño.

Parámetros de entrada

Nota: todas las dimensiones se expresan en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo "%".

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace.	Izquierda/Derecha	Derecha
Desfase del punto superior del caz con respecto al eje	Punto que define el desfase de la cara del punto superior del caz. Este desfase se mide desde el punto de línea base.	Numérico	3.6 m 10 pies
Punto de la acera	Este punto interior de la acera se utilizará como punto alto de una franja de césped. (OPCIONAL)	Cadena	Ninguno
Fresado máximo	Profundidad máxima permitida del punto superior del caz por debajo del borde del pavimento existente.	Numérico, positivo	0.05 m 2.5 pulgadas
ElevacDeseable	Diferencia de elevación deseable entre el borde del pavimento existente y el punto superior del caz. Un valor positivo corresponde a un punto superior del caz situado por encima del pavimento existente.	Numérico, positivo	0.08 m 3.5 pulgadas
Talud mínimo del césped	Talud mínimo permitido desde la parte posterior del bordillo al punto de la acera.		0.02
Talud máximo del césped	Talud máximo permitido desde la parte posterior del bordillo al punto de la acera.		0.06
Punto interior de marca	Punto superior del caz de marca: nombre de un punto marcado que se debe almacenar en el punto superior del caz para subensamblajes de rehabilitación posteriores.	Cadena	Ninguno

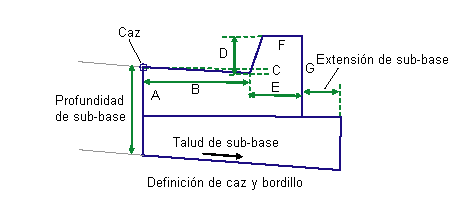

	Los siguientes parámetros coinciden con los del subensamblaje BordilloYCazGeneral.
Profundidad de sub-base	Profundidad hasta la sub-base en el punto superior de caz. Se debe utilizar el valor cero si no hay sub-base.	Numérico, positivo	0.450 m 1.5 pies
Extensión de sub-base	Distancia por la que la sub-base se extiende más allá de la parte posterior del bordillo. Utilice el valor cero para terminar la sub-base en la parte posterior del bordillo.	Numérico, positivo	0.3 m 1 pie
Método de talud de sub-base	Selecciona si se debe usar el talud del peralte del carril exterior para la capa sub-base o si se debe definir un valor numérico de porcentaje de talud	Lista de selección	Talud fijo
% de talud de sub-base	% de talud de la capa sub-base. No se usa si Utilizar peralte se ha definido como Verdadero.	Numérico	-2 (%)
Dimensión A (mm/pulgadas)	Profundidad del caz en el punto superior.	Numérico, positivo, distinto de cero	175 mm 6 pulgadas
Dimensión B (mm/pulgadas)	Anchura desde el punto superior del caz hasta la línea de caudal del caz.		400 mm 16 pulgadas
Dimensión C (mm/pulgadas)	Profundidad desde el punto superior del caz hasta la línea de caudal del caz.	Numérico, positivo, distinto de cero	25 mm 1 pulgadas
Dimensión D (mm/pulgadas)	Altura del bordillo desde la línea de caudal del caz hasta la parte superior del bordillo.	Numérico, positivo, distinto de cero	150 mm 6 pulgadas
Dimensión E (mm/pulgadas)	Anchura desde la línea de caudal del caz hasta la parte posterior del bordillo.	Numérico, positivo, distinto de cero	200 mm 8 pulgadas
Dimensión F (mm/pulgadas)	Anchura de la parte superior del bordillo.	Numérico, positivo, distinto de cero	150 mm 6 pulgadas
Dimensión G (mm/pulgadas)	Altura de la parte posterior del bordillo.	Numérico, positivo, distinto de cero	325 mm 13 pulgadas

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.

Parámetro	Descripción	Estado
Borde interior de la acera	Definirá el valor del desfase del punto alto de la franja de césped. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Punto superior del caz	Establecerá el valor del desfase del punto superior del caz para iniciar el subensamblaje. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional
Borde interior del perfil de la acera	Definirá el valor del desfase del punto alto de la franja de césped. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional
SuperSupTE	Nombre de la superficie existente, utilizado para determinar la elevación del borde del pavimento en el punto superior del caz y la elevación del punto de la acera si se proporciona como un desfase o una alineación, pero sin perfiles definidos. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta superficie: superficies.	Obligatorio

Si se proporcionan puntos marcados, los parámetros de objetivo son innecesarios y se pasarán por alto aunque se hayan definido. Si no se han definido puntos marcados y se usan desfases o alineaciones para ubicar los puntos, se espera que los perfiles se definan por medio de los parámetros de objetivo. De no ser así, este subensamblaje toma la elevación de la superficie definida en el parámetro de objetivo mostrado anteriormente.

Parámetros de salida

Parámetro	Descripción	Tipo	Valor por defecto
Eje de rotación de peralte	Indica si el subensamblaje admite el cálculo de ejes de rotación. Para ver una descripción del parámetro, en la ventana Propiedades, coloque el cursor sobre el parámetro. Para obtener más información, consulte Ajuste de línea de rasante durante el peralte.	Estático (descripción)
Talud de franja de césped	Talud transversal de la franja de césped diseñada	Numérico
Talud de caz	Talud del caz en el nuevo subensamblaje de bordillo y caz	Numérico, positivo

Comportamiento

Este subensamblaje se utiliza para definir paramétricamente la posición de un nuevo bordillo y caz y, opcionalmente, asociarlo (con una franja de césped) con el borde interior de la acera existente o con una nueva acera creada con otro subensamblaje. La ubicación horizontal del bordillo y el caz viene determinada por la ubicación del punto superior del caz previamente conocida. El borde alto de la franja de césped se puede ubicar mediante un desfase fijo o con cualquier otro punto marcado, como el borde interior de la acera. Como alternativa, este punto puede derivarse de los parámetros de objetivo de una alineación y un perfil. Opcionalmente, el punto superior del caz que se acaba de diseñar se marca con el fin de utilizarlo posteriormente como entrada para subensamblajes de carril de reemplazo.

Los pasos clave para completar este subensamblaje condicional son los siguientes:

1. Obtenga la elevación del pavimento existente en el desfase del punto superior del caz.
2. Defina la elevación del punto superior del caz en función del valor mínimo de la elevación.
3. A continuación, inserte los puntos del bordillo y el caz de P a P4 utilizando los parámetros de entrada (como en BordilloYCazGeneral).
4. Si se ha asignado el punto marcado de la acera interior, establezca ese punto como P10. Si el punto marcado no se ha asociado, busque los parámetros de objetivo de la alineación del borde interior de la acera. Si se ha asociado, obtenga la elevación del perfil del parámetro de objetivo de la superficie.
5. Si no está disponible ninguno de los datos anteriores para el borde alto de la franja de césped, utilice el desfase definido por el punto de enlace para establecer el punto P10.
6. Determine el talud entre P4 y P10.
7. Compruebe si ese talud se encuentra dentro de los parámetros de los taludes de la franja de césped mínima y máxima.
8. Si es menor que el valor mínimo, establezca el talud en el mínimo permitido y vuelva a calcular los puntos P4 a P1 en orden inverso. De la misma forma, si el talud es mayor que los taludes máximos permitidos para la franja de césped, establézcalo en el máximo permitido y calcule P4 a P1.
9. Compruebe si la diferencia de elevación entre P1 y P11 se encuentra dentro de los límites tolerables del fresado máximo. Si P está por debajo de P11 y la diferencia es mayor que el fresado máximo, se anula el procedimiento y aparece un error en el Visor de sucesos.

Los vínculos restantes del bordillo y el caz se insertan en función de las dimensiones de los parámetros de entrada Dimensión A – Dimensión F. Todas las dimensiones deben tener valores positivos distintos de cero. Si se especifica una profundidad de sub-base distinta de cero, la capa sub-base se inserta en la parte posterior del bordillo y se prolonga a lo largo de la anchura de la extensión de sub-base. La capa sub-base se cierra en la parte posterior e inferior del bordillo, como se muestra en el diagrama.

Operación en modo de diseño

En el modo de diseño, este subensamblaje se define en función del punto de enlace y del desfase por defecto del punto superior del caz con respecto a la línea base. La anchura de la franja de césped se calcula restando la anchura total del bordillo y el caz de la distancia del punto superior del caz al punto de enlace. El talud mínimo permitido para la franja de césped se utiliza para calcular el punto de la parte posterior del bordillo a partir del que se dibuja el resto del bordillo y el caz utilizando los parámetros de entrada especificados.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto / Vínculo	Código	Descripción
P1	Flange	Punto superior del caz
P2	Flowline_Gutter	Punto de línea de caudal del caz
P3	TopCurb	Parte superior del bordillo
P4	BackCurb	Parte posterior del bordillo
L1-L6	Curb	Todos los vínculos del bordillo
L1 – L3	Top	Rasante en el bordillo y el caz
L7	Subbase Datum
L4, L8, L9	Datum
L11	Top, Datum, Sod
S1	Curb	Área de hormigón del bordillo y el caz
S2	Subbase

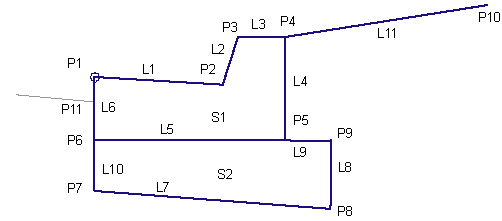

Diagrama de codificación

Tema principal: Referencia de subensamblaje (continuación)
