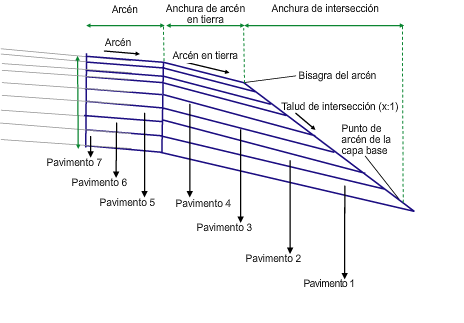

Este subensamblaje inserta un arcén pavimentado y de tierra (sin pavimento o grava) con todas las capas de pavimento, base y sub-base extendidas hasta el punto de arcén de la capa base.
Enlace
El punto de enlace se encuentra al comienzo del primer vínculo. Este subensamblaje reconoce la orientación en la que se inserta. Las anchuras positivas aumentan el desfase desde el punto de enlace en la orientación de inserción.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
| Parámetro | Descripción | Tipo | Valor por defecto |
|---|---|---|---|
| Lado |
Permite especificar que se va a insertar el subensamblaje en el lado derecho o izquierdo del punto de enlace. |
Izquierda/Derecha | Derecha |
| Profundidad de pavimento 1 | Profundidad del pavimento 1. Si no hay una capa pavimento1, se debe usar una profundidad con valor cero. | Numérico, no negativo |
0.025 m 0.083 pies |
| Profundidad de pavimento 2 | Profundidad del pavimento 2. Si no hay una capa pavimento 2, se debe usar una profundidad con valor cero. | Numérico, no negativo |
0.025 m 0.083 pies |
| Profundidad de pavimento 3 | Profundidad del pavimento 3. Si no hay una capa pavimento 3, se debe usar una profundidad con valor cero. | Numérico, no negativo |
0.025 m 0.083 pies |
| Profundidad de pavimento 4 | Profundidad del pavimento 4. Si no hay una capa pavimento 4, se debe usar una profundidad con valor cero. | Numérico, no negativo |
0.025 m 0.083 pies |
| Profundidad de pavimento 5 | Profundidad del pavimento 5. Si no hay una capa pavimento 5, se debe usar una profundidad con valor cero. | Numérico, no negativo |
0.025 m 0.083 pies |
| Profundidad de pavimento 6 | Profundidad del pavimento 6. Si no hay una capa pavimento 6, se debe usar una profundidad con valor cero. | no negativo, positivo |
0.025 m 0.083 pies |
| Profundidad de pavimento 7 | Profundidad del pavimento 7. Si no hay una capa pavimento 7, se debe usar una profundidad con valor cero. | Numérico, no negativo |
0.025 m 0.083 pies |
| Profundidad de pavimento 8 | Profundidad del pavimento 8. Si no hay una capa pavimento 8, se debe usar una profundidad con valor cero. | Numérico, no negativo |
0.025 m 0.083 pies |
| Profundidad de pavimento 9 | Profundidad del pavimento 9. Si no hay una capa pavimento 9, se debe usar una profundidad con valor cero. | Numérico, no negativo |
0.025 m 0.083 pies |
| Profundidad de pavimento 10 | Profundidad del pavimento 10. Si no hay una capa pavimento 10, se debe usar una profundidad con valor cero. | Numérico, no negativo |
0.025 m 0.083 pies |
| Anchura de arcén | Anchura del arcén que está pavimentado. | Numérico, positivo |
1.0 m 3 pies |
| Especificación de talud de arcén pavimentado | Especifica cómo se calculará el talud del arcén pavimentado. El usuario también tiene la opción de definir una referencia de parámetro y usar el talud del pavimento de un carril adyacente para definir los taludes superiores del arcén. El comportamiento de la parte superior del talud del arcén cuando esta opción está seleccionada se describe en la sección sobre comportamiento. | Lista de opciones: a) Por defecto, b) Usar peralte de arcén interior, c) Usar peralte de arcén exterior | Valor por defecto |
| Talud de arcén pavimentado por defecto | Talud transversal por defecto de la superficie del arcén pavimentado | Talud | -4.0% |
| Anchura de arcén de tierra | Anchura del arcén que no está pavimentado | Numérico, positivo | |
| Especificación de talud de arcén de tierra | Especifica cómo se calculará el talud del arcén que no está pavimentado. El usuario también tiene la opción de definir una referencia de parámetro y usar el talud del pavimento de un carril adyacente para definir los taludes superiores del arcén. El comportamiento de la parte superior del talud del arcén cuando esta opción está seleccionada se describe en la sección sobre comportamiento. | Lista de opciones: a) Por defecto, b) Usar peralte de arcén interior, c) Usar peralte de arcén exterior | Valor por defecto |
| Talud de arcén de tierra por defecto | Talud transversal por defecto de la superficie del arcén no pavimentado. | Talud | -4.0% |
| Anchura de intersección | Especifica la anchura de la intersección del arcén | Numérico, positivo |
1.0 m 3 pies |
| Talud de intersección | Talud interior de cuneta del arcén, que se extiende desde el punto de bisagra del arcén hasta el punto de arcén de la capa base | Talud | 2: 1 |
| Tipo de intersección de sub-base | Seleccione si desea mantener el vínculo de intersección en un talud fijo con una anchura variable o en una anchura fija con un talud variable | Lista de selección: a) Mantener talud, ajustar anchura, b) Mantener anchura, ajustar talud | Mantener talud, ajustar anchura |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte en la Ayuda del Manual del usuario de AutoCAD Civil 3D.
| Parámetro | Descripción | Estado |
|---|---|---|
| Anchura de arcén | Alineación que define el borde de la parte pavimentada del arcén. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este valor: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
| Anchura de arcén de tierra | Alineación que define el punto de bisagra del arcén. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar este valor: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
| Anchura de intersección | Alineación que define la ubicación del punto de arcén de la capa base. | Opcional |
| Talud de intersección | Perfil que define la elevación del punto de arcén de la capa base. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
Parámetros de salida
| Parámetro | Descripción | Tipo |
|---|---|---|
|
Eje de rotación de peralte |
Indica si el subensamblaje admite el cálculo de ejes de rotación. Para ver una descripción del parámetro, en la ventana Propiedades, coloque el cursor sobre el parámetro. Para obtener más información, consulte Ajuste de línea de rasante durante el peralte. |
Estático (descripción) |
| Talud de intersección | Talud del vínculo de intersección | Numérico |
| Desfase de intersección | Desfase del vértice de la capa base | Numérico |
| Elevación de intersección | Elevación del vértice de la capa base | Numérico |
Comportamiento
El arcén se inserta utilizando los parámetros de anchura y profundidad proporcionados. El talud de la superficie de capa base se puede definir también mediante una referencia de parámetro que defina el talud con un valor igual a la superficie de capa base de un carril adyacente. Puede introducir también un talud fijo si lo desea. Los taludes de todas las superficies base seguirán el talud de la superficie de capa base. Si se utiliza una alineación para definir la anchura hasta el punto de arcén de la capa base, se ignorará el parámetro de talud interior de cuneta de arcén. El subensamblaje de arcén se asocia a las capas de pavimento (incluso si los bordes exteriores de las capas de pavimento están extendidos).
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra los vínculos definidos mediante los parámetros de entrada.

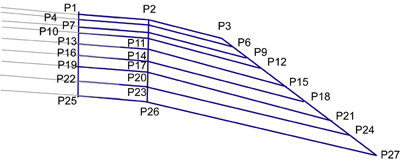

Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
| Punto, vínculo o forma | Códigos | Descripción |
|---|---|---|
| P1 | ETW | Borde de la calzada en la superficie superior |
| P2 | EPS | Borde del arcén pavimentado |
| P3 hasta P27 | No se han asignado códigos a estos puntos. |

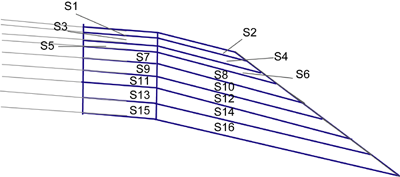

Diagrama de codificación
