En la ficha Peralte de ferrocarriles, puede definir un peralte de ferrocarriles para un subensamblaje de carriles estableciendo los parámetros de peralte de ferrocarriles. Al definir los parámetros Carril izquierdo y Carril derecho, Subassembly Composer considera el subensamblaje como un subensamblaje de carriles al que se aplicarán valores de peralte de ferrocarriles. Tras seleccionar la casilla de verificación Aplicar AOR en el grupo Propiedades para vínculos a los que desee aplicar peralte de ferrocarriles, verá el efecto de peralte de ferrocarriles en el grupo Vista preliminar en modo de carretera.

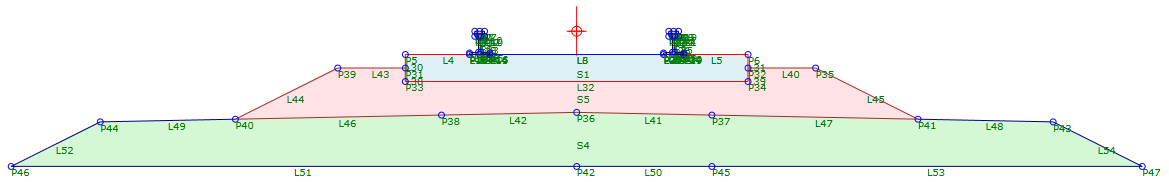

Para que el peralte de ferrocarriles se calcule correctamente, compruebe que el origen (indicado por
) que aparece en el grupo Vista preliminar esté en el centro entre el punto superior del carril izquierdo y el punto superior del carril derecho, como se muestra en la ilustración siguiente:
Puede importar un subensamblaje de carriles a Autodesk Subassembly Composer para ver el efecto del peralte de ferrocarriles en la vista en sección de la obra lineal. Tras haber importado el subensamblaje a Autodesk Subassembly Composer, es posible ajustar los valores de los parámetros del peralte de ferrocarriles. Para asegurarse de que el peralte de ferrocarriles se calcule correctamente, compruebe que el valor de ancho de vía que hay en las propiedades de alineación de ferrocarriles sea idéntico al del ancho de vía del subensamblaje de carriles.
Ejemplos
Para ver un ejemplo de cómo se define el peralte de ferrocarriles, utilice el siguiente archivo PKT de ejemplo:
