En este ejercicio, añadirá subensamblajes DesmonteOTerraplénCondicional a un ensamblaje de obra lineal existente.
Especificará dos niveles de subensamblajes DesmonteOTerraplénCondicional. En el primer nivel, enlazará tres subensamblajes DesmonteOTerraplénCondicional a un subensamblaje de barrera existente y, a continuación, les añadirá los subensamblajes de intersección estándar:
- Desmonte: añadir una cuneta y, a continuación, la intersección a la superficie en un talud de 2:1.
- Terraplén < 5.0000’: añadir una cuneta y, a continuación, la intersección a la superficie en un talud de 8:1.
- Terraplén > 5.0000’: añadir un escalamiento y, a continuación, la intersección a la superficie en un talud de 4.0:1.
Añadirá un segundo nivel de subensamblajes DesmonteOTerraplénCondicional al subensamblaje de cuneta que se aplica en condiciones de desmonte:
- Desmonte < 5.0000': intersección a la superficie en un punto que está a 60' de la línea base.
- Desmonte > 5.0000': añadir un vínculo de intersección de 12.0' en un talud de -2.0% y, a continuación, añadir una pared de contención.
- Desmonte: talud en la superficie en 4.0%
Este ejercicio es la continuación de Ejercicio 1: examen de la obra lineal existente en la sección.
Añadir tres subensamblajes condicionales
- Si la Paleta de herramientas que contiene los subensamblajes no está visible, haga clic en la ficha Inicio
grupo Paletas Paletas de herramientas
. - En la paleta de herramientas, haga clic con el botón derecho en la barra de control de Paletas de herramientas. Haga clic en Civil - Subensamblajes imperiales.
- Haga clic en la ficha Condicionales.
- Haga clic en
DesmonteOTerraplénCondicional. - En la paleta Propiedades, especifique los siguientes parámetros:
- Lado: Izquierdo
- Anchura de diseño: 20.0000’
- Pendiente de diseño: 4.000:1
- Tipo: Terraplén
- Distancia mínima: 0.0000’
- Distancia máxima: 5.0000'
Nota:Los parámetros Anchura de diseño y Pendiente de diseño sólo afectan al aspecto del subensamblaje en la vista de diseño. Estos parámetros le permiten colocar el subensamblaje condicional y los subensamblajes enlazados a él, pero no afectan al modelo de obra lineal.
- En el dibujo, en la ventana gráfica superior, haga clic en la barrera izquierda para añadir el subensamblaje DesmonteOTerraplénCondicional.
- Añada un segundo subensamblaje DesmonteOTerraplénCondicional a la barrera izquierda mediante los parámetros siguientes:
- Lado: Izquierdo
- Anchura de diseño: 20.0000’
- Pendiente de diseño: 1.000:1
- Tipo: Terraplén
- Distancia mínima: 5.0001’
- Distancia máxima: 10000.0000’
- Añada un tercer subensamblaje DesmonteOTerraplénCondicional a la barrera izquierda mediante los parámetros siguientes:
- Lado: Izquierdo
- Anchura de diseño: 20.0000’
- Pendiente de diseño: 1.000:1
- Tipo: Desmonte
- Distancia mínima: 0.0000’
- Distancia máxima: 10000.0000’
Añadir un subensamblaje de bancada de intersección
- Con la paleta de herramientas Intersecciones, añada un subensamblaje
IntersecciónBancada al subensamblaje condicional Terraplén 5.00 : 10000.00 mediante los parámetros siguientes:- Lado: Izquierdo
- Talud en desmonte: 4.000:1
- Altura máxima de desmonte: 5.0000’
- Talud en terraplén: 4.000:1
- Altura máxima de terraplén: 5.0000’
- Anchura de bancada: 6.0000’
- Talud de bancada: -10.000%
- Pulse Esc para salir del modo de colocación de subensamblajes.
Desplazarse y copiar el subensamblaje de intersección original
- Seleccione el subensamblaje de cuneta izquierda original. Haga clic con el botón derecho del ratón. Haga clic en Desplazar a. Haga clic en el subensamblaje condicional Terraplén 0.00 : 5.00.
- Seleccione la cuneta que acaba de desplazar. Haga clic con el botón derecho del ratón. Haga clic en Copiar en. Haga clic en el subensamblaje condicional Desmonte 0.00: 10000.00.

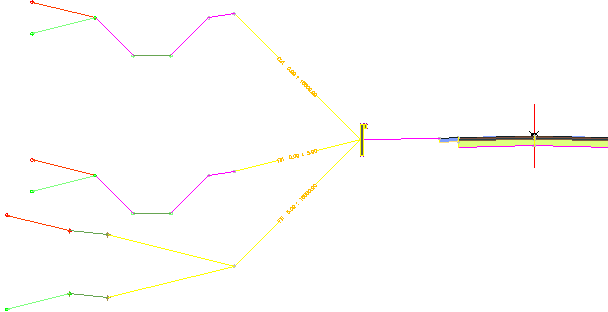

Cuando haya terminado, el ensamblaje debería tener el siguiente aspecto:
Añadir un segundo nivel de subensamblajes condicionales

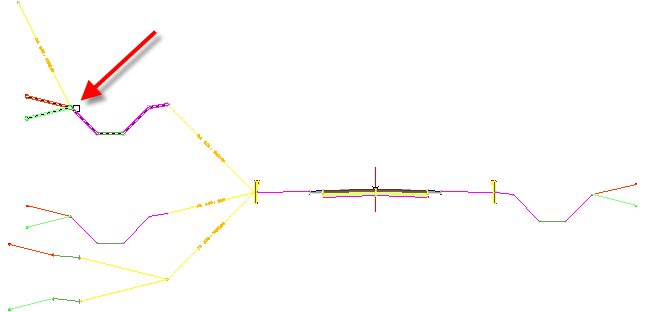

- Con la paleta de herramientas Condicionales, añada un subensamblaje DesmonteOTerraplénCondicional al punto de articulación en el subensamblaje de cuenca de intersección para la condición de desmonte mediante los parámetros siguientes:
- Lado: Izquierdo
- Anchura de diseño: 12.0000’
- Pendiente de diseño: 0.500:1
- Tipo: Desmonte
- Distancia mínima: 5.0001’
- Distancia máxima: 10000.0000’
- Añada un segundo subensamblaje DesmonteOTerraplénCondicional al punto de articulación en el subensamblaje de cuenca de intersección mediante los parámetros siguientes:
- Lado: Izquierdo
- Anchura de diseño: 12.0000’
- Pendiente de diseño: 1.000:1
- Tipo: Desmonte
- Distancia mínima: 0.0000’
- Distancia máxima: 5.0000'
- Añada un tercer subensamblaje DesmonteOTerraplénCondicional al punto de articulación en el subensamblaje de cuenca de intersección mediante los parámetros siguientes:
- Lado: Izquierdo
- Anchura de diseño: 12.0000’
- Pendiente de diseño: 1.000:1
- Tipo: terraplén
- Distancia mínima: 0.0000’
- Distancia máxima: 10000.0000’
Añadir subensamblajes al segundo nivel
- Con la paleta de herramientas Genéricos, añada un subensamblaje
VínculoAnchuraYTalud al subensamblaje condicional Terraplén 5.00 : 10000.00 mediante los parámetros siguientes:- Lado: Izquierdo
- Anchura: 12.0000’
- Talud: -2.000%
- Con la paleta de herramientas Muros de contención, añada un subensamblaje
MuroSecciónConstante al subensamblaje VínculoAnchuraYTalud mediante los parámetros por defecto. - Con la paleta de herramientas Genéricos, añada un subensamblaje
VínculoDesfaseEnSuperficie al subensamblaje condicional Desmonte 0.00 : 5.00 mediante los parámetros siguientes:- Desfase desde línea base: -60.000’
- Omitir vínculo: No
- Con la paleta de herramientas Genéricos, añada un subensamblaje
VínculoTaludConSuperficie al subensamblaje condicional Terraplén 0.00 : 10000.00 mediante los parámetros siguientes: - Lado: Izquierdo
- Talud: 4.000%
- Añadir vínculo en: Sólo terraplén
Nota:El subensamblaje condicional Terraplén 0.00 : 10000.00 que está asociado a la bifurcación de desmonte del ensamblaje se aplicará si el subensamblaje de cuenca de intersección debe finalizar en una condición de terraplén.
- Pulse Esc para salir del modo de colocación de subensamblajes.
Cuando haya terminado, el ensamblaje debería tener el siguiente aspecto:
Para proseguir en este aprendizaje, vaya a Ejercicio 3: ajuste de propiedades de subensamblajes condicionales.
