La alineación de proyectos de layout entre Inventor y AutoCAD es un proceso sencillo. Para comenzar, identifique un archivo de proyecto de Inventor para cada dibujo de layout de AutoCAD y estará a punto para realizar la sincronización sin problemas. Esta es una nueva función ideal para cualquier usuario que trabaje con varios layouts al mismo tiempo y que utilice distintas bibliotecas de componentes en estos.
A continuación se describe el funcionamiento:

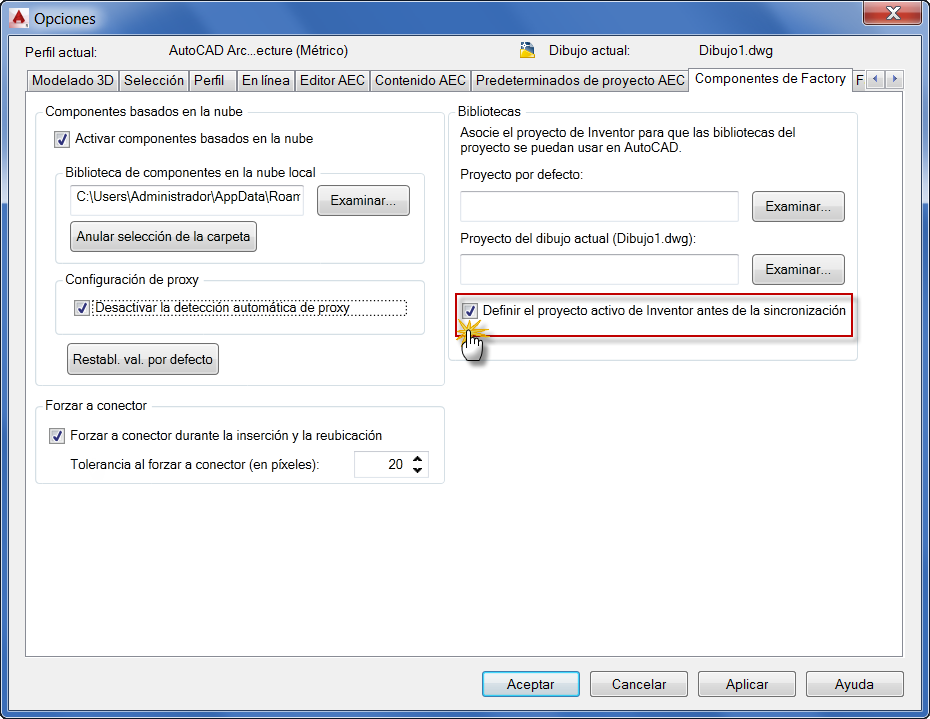

Defina el archivo de proyecto asociado al archivo DWG en AutoCAD.

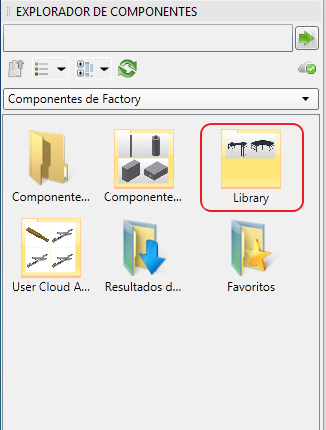

En AutoCAD, el Explorador de componentes de Factory utiliza el archivo de proyecto asociado al archivo DWG para mostrar los componentes asociados (si se ha configurado una biblioteca en el archivo de proyecto).

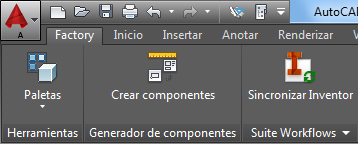

Al sincronizar AutoCAD con Inventor, el archivo de proyecto asociado al archivo DWG se utiliza para definir el archivo de proyecto actual en Inventor.

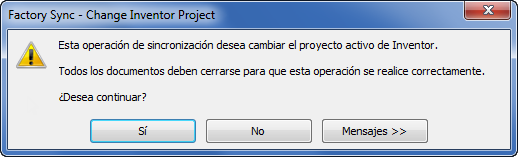

Confirme el cambio cuando aparezca el cuadro de diálogo y el dibujo 2D se sincronizará con el modelo 3D mediante el proyecto que ha identificado en AutoCAD.
De manera similar, si opta por sincronizar Inventor con AutoCAD, el archivo de proyecto de Inventor se sincroniza con el archivo DWG.
