Suite Workflows con AutoCAD

Sincronizar AutoCAD

Lleve a cabo los pasos siguientes para crear un dibujo 2D de AutoCAD a partir de un layout 3D de Inventor Factory:

  1. Cree un nuevo layout, o abra una existente, en Inventor Factory.
  2. En la cinta de opciones, haga clic en la ficha Fábrica panel Suite Workflows Sincronizar AutoCAD.
  3. Se inicia AutoCAD y se crea un dibujo 2D del layout 3D actual. (Se inicia AutoCAD Architecture o AutoCAD Mechanical según la última versión que se ha abierto).
  4. En Inventor, se crea una presentación DWG 2D y se superpone al suelo de la fábrica.
  5. En el explorador, el nodo de la presentación DWG aparece con el mismo nombre que el dibujo 2D original y se representa con el icono para indicar el vínculo entre el layout de Inventor y el dibujo 2D que se acaba de crear.

Crear desde AutoCAD

Lleve a cabo el siguiente procedimiento para crear un layout 3D de Inventor Factory a partir de un layout de la fábrica en 2D de AutoCAD.

  1. En la cinta de opciones, haga clic en la ficha Fábrica panel Suite Workflows Crear desde AutoCAD.
  2. Se abre el cuadro de diálogo Nuevo layout a partir de DWG. Busque y seleccione el diseño 2D de AutoCAD (.dwg) que desea utilizar.
  3. Se crea el nuevo layout de Inventor Factory. Todos los componentes 2D y los componentes encadenables de AutoCAD se rellenan automáticamente con sus equivalentes 3D.
    Nota: En ocasiones, las longitudes de los componentes no normalizados se crean en AutoCAD Factory durante el proceso de encadenamiento de componentes. Estos componentes se convierten automáticamente en componentes personalizados y se representan en color rojo. Puede desactivar el color personalizado, o especificar otro color personalizado, en la ficha DWG del cuadro de diálogo Opciones de la fábrica en Inventor Factory.
  4. En Inventor, se crea una presentación DWG 2D y se superpone al suelo de la fábrica.
  5. En el explorador, el nodo de la presentación DWG aparece con el mismo nombre que el dibujo 2D original y se representa con el icono para indicar el vínculo entre el diseño 2D de AutoCAD y el layout de la fábrica en 3D que se acaba de crear.

Actualizar desde AutoCAD

Utilice el siguiente procedimiento para actualizar un layout de la fábrica en 3D después de realizar revisiones del layout original de AutoCAD. Si el diseño 2D se abre en AutoCAD, debe cerrarse antes de realizar una actualización.

  1. El icono del explorador para el nodo del dibujo indicará que el dibujo 2D original se ha revisado y que el layout de la fábrica en 3D requiere una actualización.
  2. En la cinta de opciones, haga clic en la ficha Fábrica panel Suite Workflows Actualizar desde AutoCAD.
    Nota: Como alternativa, haga clic con el botón derecho en el nodo de dibujo en el explorador y seleccione Actualizar en el menú contextual emergente.
  3. La presentación DWG original se suprime y el archivo DWG revisado se vuelve a superponer sobre el suelo de la fábrica.
  4. Cuando finaliza la actualización, el layout de la fábrica refleja las revisiones del dibujo 2D original.
  5. En el explorador, el nodo de presentación DWG aparece con el icono para indicar que el vínculo entre el diseño 2D de AutoCAD y el layout de la fábrica en 3D actualizada se ha sincronizado nuevamente.

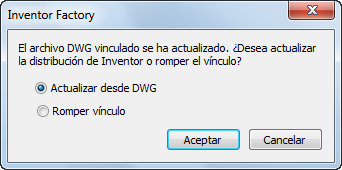

  6. Nota: El siguiente cuadro de diálogo aparece al abrir un layout de Inventor Factory cuyo dibujo 2D vinculado se ha revisado. Haga clic en Aceptar para actualizar el layout con los cambios realizados en el dibujo 2D.

Romper vínculo con AutoCAD

Lleve a cabo los pasos siguientes para romper el vínculo entre un layout 3D de Inventor y un dibujo 2D de AutoCAD.

  1. En la cinta de opciones, haga clic en la ficha Fábrica panel Suite Workflows Romper vínculo con AutoCAD.
    Nota: Como alternativa, haga clic con el botón derecho en el nodo de dibujo en el explorador y seleccione Romper vínculo en el menú contextual emergente.
  2. El icono del explorador para el nodo de dibujo recupera su aspecto normal para indicar que el vínculo se ha roto correctamente.

¿Qué ocurre si un layout 3D contiene subdistribuciones?

Todas las subdistribuciones de un layout 3D se convierten automáticamente en referencias externas (RefX) cuando se sincronizan con AutoCAD Factory. Si el layout secundario contiene todos los componentes 3D publicados, dichos componentes se reemplazan por sus equivalentes 2D en AutoCAD.

Nota: Para obtener más información sobre subdistribuciones, consulte el tema de ayuda de Inventor Factory: Crear layout secundario.
