Creación y edición de una vista dibujada

Una vista dibujada puede estar "vacía", ya que no requiere una representación de modelo, y puede contener varios bocetos. Puede añadir una vista dibujada a un dibujo existente o crear un dibujo con una vista dibujada que contenga datos de AutoCAD.

Comience con un dibujo activo.

Añada o active la hoja en la que desea insertar la vista. En la cinta de opciones, haga clic en la ficha Insertar vistas panel Crear Dibujada. En el cuadro de diálogo, defina el identificador y la escala de la vista. Para mostrar el identificador de vista en el dibujo, pulse Activar/desactivar visibilidad de identificador. Para editar el identificador de vista en el cuadro de diálogo Asignar formato a texto, pulse Editar identificador de vista. Pulse Aceptar para cerrar el cuadro de diálogo Vista dibujada. Se insertará una vista vacía y el boceto asociado se activará de forma que pueda empezar a crear el boceto. Utilice los comandos de boceto para añadir geometría, texto y cotas al boceto.

Edición de vistas dibujadas

• Para editar el identificador de vista o la escala o para cambiar la visibilidad del identificador de vista, seleccione la vista dibujada, pulse con el botón derecho del ratón y elija Editar vista.
• Para editar la geometría de la vista, seleccione el boceto, pulse con el botón derecho y seleccione Editar.
• Para editar el identificador de vista en el cuadro de diálogo Asignar formato a texto, seleccione el identificador de vista, pulse con el botón derecho del ratón y pulse Editar identificador de vista.
• Para editar el estilo de texto del identificador de vista, seleccione el identificador de vista, pulse con el botón derecho y elija Editar estilo de texto.

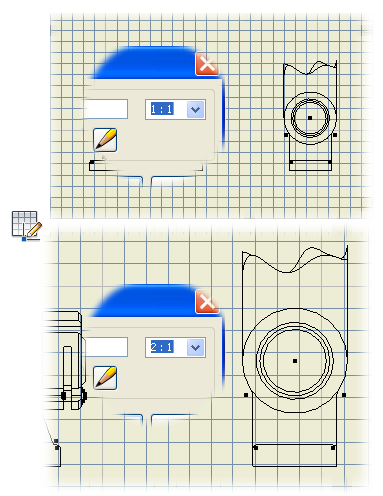

Al contrario de lo que sucede con un boceto 2D normal, se pueden atribuir escalas a una vista dibujada o a un boceto. Si copia la geometría desde un boceto dibujado a un boceto normal, ésta se muestra a escala 1:1 en el boceto normal. Puede especificar una escala que no esté en la lista. La nueva escala aparece sobre una línea de la lista y está disponible hasta que se cierra Autodesk Inventor. No se añade a la lista de escalas del estilo de norma.
