Permite definir la extensión de una operación de pliegue en una pieza de chapa.
Acceso:
Opción ubicada en la ficha Forma de los cuadros de diálogo de las operaciones de chapa Cara, Pliegue y Pestaña de contorno.
- Extender pliegue alineado hasta caras de lado

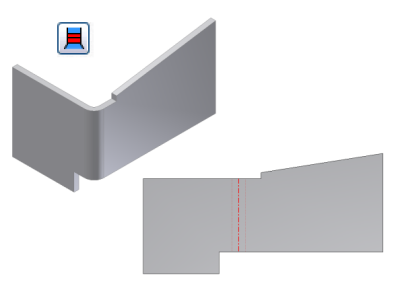

- Extiende el material a lo largo de las caras del lado de las aristas unidas por el pliegue en lugar de perpendicularmente al eje de plegado. Útil cuando las aristas del lado de la cara no son perpendiculares. En las imágenes siguientes, se crea el mismo pliegue usando cada una de las opciones. La primera imagen muestra la extensión de pliegue alineada con la cara del lado. Compare el área del desarrollo a cada lado de la zona de plegado.
- Alargar pliegue en dirección perpendicular a las caras de los lados
- Permite alargar el material perpendicular a la cara del lado (por defecto), como se muestra en la siguiente imagen. Observe el área del desarrollo a cada lado de la zona de plegado y compárela con la misma área del desarrollo mostrado previamente.
