Crea una operación Grapa de fijación usando puntos de bocetos 2D o puntos de trabajo 3D y elementos de dirección.
- Acceso:
- En la cinta de opciones, haga clic en la ficha Modelo 3D
icono Mostrar paneles
. Seleccione el panel Pieza de plástico para visualizar el panel Pieza de plástico y, a continuación, seleccione Grapa de fijación
.
Especificación del estilo
- Gancho de grapa de fijación de voladizo
-
- Contorno de grapa de fijación de voladizo
-
Ficha Forma
Común a los dos estilos. Especifica la posición de la grapa de fijación.
Posición
- Sólido
- Especifica el cuerpo objetivo de la operación de grapa de fijación. Desde boceto requiere puntos de un plano de boceto (centros) para la inserción.
- Cambiar la dirección de la viga o de la presilla
- Cambia la dirección (que corresponde inicialmente a la normal del plano del boceto).
- Centros
- Especifica la ubicación del centro. Los puntos creados usando el conmutador Centro se seleccionan automáticamente.
- Dirección del gancho
- Proporciona cuatro flechas a intervalos de 90 grados entre las que se puede realizar una selección.
- Cambiar la dirección de la viga o de la presilla
La inserción Sobre el punto requiere puntos de boceto o puntos de trabajo 3D (centros) y dos direcciones.
- Cambiar la dirección de la viga o de la presilla
- Define la dirección.
- Dirección de la viga
- Cambia la dirección y la establece como opuesta al vector definido por la selección de la dirección.
- Selector de dirección del gancho/cierre
- Especifica la dirección del gancho/cierre cuando se ha especificado Sobre el punto.
-
Dirección del gancho
- Proporciona cuatro flechas a intervalos de 90
grados
entre las que se puede realizar una selección.
- Alargar
- Especifica si la viga se debe alargar o detener:
- Alargar al siguiente
- Detenerse en el punto
- Alargar al siguiente
La casilla de verificación
Ficha Viga (estilo Gancho de grapa de fijación de voladizo)
Especifica los parámetros de la viga de la operación Grapa de fijación.
- Grosor de la viga en la pared
-
- Longitud de la viga
-
- Grosor de la viga en el gancho
-
- Anchura de la viga en la pared
-
- Anchura de la viga en el gancho
-
Ficha Gancho (estilo Gancho de grapa de fijación de voladizo)
- Longitud de la punta del gancho
-
- Profundidad de entalladura del gancho
-
- Longitud del gancho
-
- Ángulo de retención
-
- Ángulo de inserción
-
Ficha Presilla (estilo Contorno de grapa de fijación de voladizo)
- Longitud de la presilla
-
- Anchura de la presilla
-
- Grosor de la viga en la pared
-
- Grosor de la viga en la parte superior
-
Ficha Cierre (estilo Contorno de grapa de fijación de voladizo)

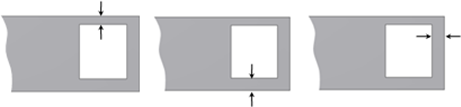

- Anchura del cierre en los lados y la parte superior
-
- Longitud de apertura del cierre
-
