Corte un pliegue en una pieza de chapa.
- En la cinta de opciones, haga clic en la ficha Chapa
panel Modificar Cortar
. Si solo existe un perfil en el boceto, se resaltará automáticamente.
- Si hay varios perfiles, pulse Perfil y designe el perfil para el corte.
- Seleccione Corte en pliegue.
- Acepte el parámetro de Grosor como la profundidad de corte para cortes completos. Puede especificar un corte parcial como un porcentaje del parámetro de Grosor o introducir un valor de profundidad preciso.

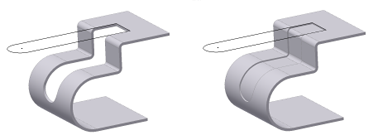

- Pulse Aceptar. Nota: En la siguiente ilustración, el boceto está definido como visible en ambos ejemplos. En el ejemplo de la izquierda se muestra un corte simple en varios pliegues con un valor de distancia equivalente al parámetro de Grosor. En el ejemplo de la derecha se muestra el mismo corte con la distancia definida en Grosor/2.
Mostrar cómo se crea un corte en un pliegue
Consejos para la creación de bocetos para operaciones de corte
Al crear un boceto de perfil para utilizarlo en una operación de corte que realice cortes en varios pliegues, resulta útil disponer de geometría desplegada proyectada en el boceto. En primer lugar, seleccione la cara plana para iniciar el boceto. A continuación, utilice el comando Proyectar desarrollo (se encuentra con los comandos Proyectar geometría y Proyectar aristas de corte) para seleccionar las caras junto a la cara de boceto seleccionada inicialmente. Este comando proyecta la cara aplanada junto con las líneas de plegado, que puede utilizar para acotar el boceto. Por último, utilice la opción de boceto Plano de corte para eliminar geometría de modelo plegado del plano del boceto.
