Aplique modificaciones de esquina de forma manual o automáticamente durante la creación de otras operaciones.
Las opciones de todas las modificaciones de esquina definen cómo entran en contacto las caras a lo largo de la modificación (distancia y posiciones), así como el desahogo de los pliegues en el desarrollo. Los parámetros por defecto de la regla de chapa definen los valores por defecto de las opciones. Puede cambiar los valores de una esquina individual.
Se produce una operación de esquina automática cuando se crean dos operaciones de pestaña con parámetros idénticos en aristas adyacentes de una cara de chapa.
Una sola operación de pestaña o pestaña de contorno puede contener varias esquinas.
Separaciones de modificación de esquina
Los dos métodos para crear y medir separaciones de modificación de esquina son:
- Cara/Arista Aplicar una separación de modificación basada en una medición desde la pestaña. Solo está disponible para las modificaciones de esquina que se aplican mediante Modificación de esquina. Las modificaciones de esquina creadas con versiones de Autodesk Inventor anteriores a R2008 usan únicamente este método. Las operaciones Pestaña y Pestaña de contorno no utilizan este método.

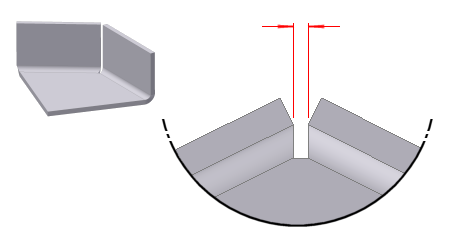

- Distancia de separación máxima Aplique una separación de modificación que pueda medir. Desplace un calibrador de inspección de un grosor igual al valor de la distancia de separación suministrada entre las aristas y caras de la esquina, así como a lo largo de estas. Más útil para esquinas no cuadradas (con ángulos mayores o menores de 90 grados). Las operaciones Pestaña y Pestaña de contorno solo utilizan este método para las esquinas automáticas. El detalle de separación ampliada de la pieza en la imagen siguiente muestra un control superior al especificar separaciones:
