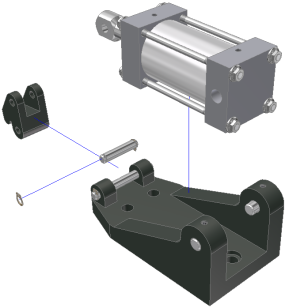

A menudo se requieren vistas explosionadas de los ensamblajes. Autodesk Inventor utiliza los archivos de presentación para crear vistas explosionadas que se pueden insertar en los dibujos de Inventor.
- Las vistas explosionadas se pueden crear automáticamente usando un valor suministrado. No obstante, en la mayoría de los casos requieren manipulaciones posteriores. Crear las explosiones de forma manual suele resultar más eficiente.
- Los componentes se explosionan aplicando “movimientos”. Puede tratarse de una transformación sencilla a lo largo de un único eje o de una combinación de desplazamientos en varias direcciones.
- Los movimientos pueden dejar “trayectorias de despiece” visibles. Se pueden mostrar u ocultar.
- Los movimientos también proporcionan funciones de rotación.
- Los movimientos se pueden suprimir. Al hacerlo, el componente vuelve a la posición que ocupaba antes de la aplicación del movimiento.
¿Cuál es el siguiente paso? Las vistas de ensamblaje explosionado pueden generar animaciones basadas en el archivo de presentación. Explore las funciones de animación pulsando Animar en el panel Crear de la ficha Presentación. Las animaciones creadas con este método no se pueden renderizar ni manipular con el mismo nivel de control que permite Inventor Studio. Explore las funciones de animación ofrecidas por Inventor Studio; para ello, complete el aprendizaje Studio: animaciones.
