- En el navegador, pulse con el botón derecho del ratón en el cuerpo de reparación compuesto con errores y seleccione Suprimir. Nota: En un diseño real, puede resaltar el cuerpo y seleccionar Desactivar operaciones si no desea suprimir las formas originales.
- Expanda la carpeta Cuerpos sólidos y active la visibilidad del soporte de la tabla.

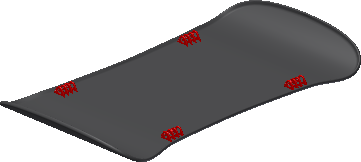

- Oriente la vista a la isométrica inferior para que coincida con la imagen siguiente.
Haga clic en el comando Combinar. - Seleccione la parte superior de la tabla como base de selección.
- Seleccione las fichas de patrón y simetría como pieza auxiliar.
- Pulse Aceptar. Los sólidos se combinan en un solo cuerpo sólido.

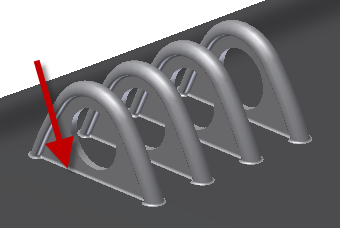

- Para completar el diseño, añada un radio de empalme de 0.05 en la intersección de cada pestaña de montaje y el cuerpo de la tabla.
- En la carpeta Cuerpos sólidos, active la visibilidad del soporte.
Opcional: para convertir la pieza con varios cuerpos en piezas individuales en un ensamblaje, pulse el comando Crear componentes en la ficha Administrar.
Felicidades. Ha completado el aprendizaje Reparación.
