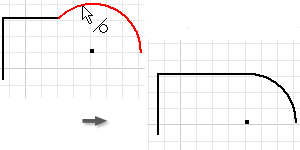

- restricciones 2D
- Limitan el cambio y definen la forma de un boceto.
- asociación de 3D y 2D
- Las actualizaciones se realizan automáticamente entre el modelo 3D y el dibujo 2D asociado. Cuando se cambia el modelo 3D, el dibujo se actualiza automáticamente.
- asociación de 3D y 2D
- Las actualizaciones se realizan automáticamente entre el dibujo 2D y el modelo 3D asociado. Cuando se cambian las cotas de modelo en el dibujo, el modelo 3D se actualiza automáticamente.
- parámetros y unidades
-
Los parámetros definen el tamaño y la forma de las operaciones.
- bocetos consumidos y no consumidos
- Los bocetos consumidos son bocetos 2D o perfiles que se utilizan para crear una pieza o una operación de una pieza. Estos bocetos se pueden reutilizar. Los bocetos cerrados no consumidos se utilizan para crear una pieza o una operación de una pieza.
- geometría de referencia
- Aristas de modelo proyectadas, vértices u operaciones de trabajo presentes en el plano de boceto activo. La geometría de referencia se asocia con la geometría creada previamente.
- extrusión
- Adición de volumen perpendicular a un boceto 2D.
- revolución
- Creación de una extrusión concéntrica alrededor de un eje o de una línea de boceto recta.
- solevación
- Creación de una extrusión cuya forma varía de un perfil de boceto al siguiente.
- vaciado
- Creación de una cavidad en una pieza con un grosor de pared determinado.
- barrido
- Creación de una extrusión de una forma de boceto a lo largo de un camino definido.
- empalme variable
- Creación de una fusión suave de un radio a otro y una fusión recta entre radios.
- empalme radial de esquina plana
- Creación de transiciones continuas tangentes entre empalmes en aristas intersecantes. Se pueden especificar vértices independientes para las aristas en las intersecciones.
- nervios y refuerzos
- Creación de nervios (formas de apoyo cerradas de paredes delgadas) y refuerzos de corte (formas de apoyo abiertas de paredes delgadas).
- coser superficie
- Formación de una superficie que se obtiene al coser aristas de superficie adyacentes del mismo tamaño.
- división de cara
- Divida caras de una pieza para añadir desmoldeo, o bien divida una pieza y elimine una parte. Las divisiones de cara se deben hacer en cuerpos sólidos y de superficie y las divisiones de pieza en cuerpos sólidos.
- ángulo de desmoldeo
- Aplicación de desmoldeo o inclinación de caras en diseños de fundición o moldeados para permitir extraer piezas de moldes.
- vista superpuesta
-
Eliminación de un área definida de material para exponer operaciones solapadas en una vista de dibujo.
- desactivación de operaciones
- Desactivación y activación de la visualización de una o varias operaciones sin suprimirlas. Las operaciones desactivadas se resaltan cuando se desplaza el cursor sobre ellas.
