División de caras, recorte de sólidos y división de sólidos

Divida las caras de una pieza para añadir un ángulo de desmoldeo, un recorte de pieza y eliminar un lado o dividir una pieza en dos cuerpos sólidos.

También puede utilizar el comando Dividir para dividir caras en cuerpos sólidos y de superficie o para dividir piezas en cuerpos sólidos.

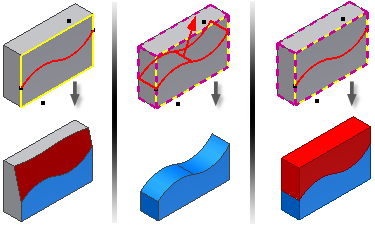

Utilice Dividir para dividir las caras de un pieza, recortar la pieza completa y eliminar uno de los lados resultantes, o para dividir el sólido en dos cuerpos. Después de utilizar Dividir cara, puede aplicar un ángulo de desmoldeo a las caras de ambos lados de la división. También puede seleccionar curvas 3D para dividir caras.

Nota: Si se selecciona una curva 3D como herramienta de división, las opciones Recortar sólido y Dividir sólido se desactivan.

Geometría para utilizar como línea de partición

Puede dividir una pieza utilizando un plano de trabajo o creando un boceto de una línea de partición en un plano de trabajo o cara de una pieza. La línea de partición de boceto puede incluir líneas, arcos y splines. Los cuerpos de superficie se suelen utilizar como una herramienta de división en el comando Dividir sólido.

División de caras en diferentes ángulos de desmoldeo

Puede dividir todas las caras en una o varias operaciones y, a continuación, utilizar el comando Ángulo de desmoldeo para aplicar ángulos de desmoldeo individuales a cada cara.
