Ajuste la posición de varios cuerpos sólidos con los que está trabajando.
Existen varios métodos para desplazar cuerpos en una pieza con varios cuerpos.
En el comando Desplazar cuerpos, el menú desplegable contiene tres métodos para desplazar un cuerpo:

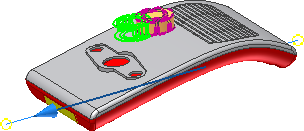

- Arrastre libre Pulse y arrastre el perfil de vista preliminar para obtener un movimiento sin restricción sobre uno o varios cuerpos. También permite desplazar cuerpos a una distancia precisa cuando especifica valores explícitos.
- Desplazar por rayo Permite desplazar los cuerpos en una dirección lineal. Designe una arista o un eje para especificar la dirección del rayo. Para arrastrar el perfil de vista preliminar o desplazar el cuerpo con precisión, especifique un valor explícito.
- Girar Ajuste el ángulo de uno o varios cuerpos con respecto a una línea o un eje específico. Arrastre el perfil de vista preliminar o especifique un valor de rotación exacto.
Puede usar cada uno de los métodos de forma independiente, o bien use la opción Haga clic para añadir para agrupar los desplazamientos. Cada desplazamiento consume memoria. Utilice la opción Haga clic para añadir y agrupe los movimientos en una operación para reducir el tamaño del archivo.
