Barra de herramientas pequeña Edición directa

Utilice Edición directa para realizar cambios en modelos sólidos que se han importado y que no tienen historial, así como en sólidos nativos de Inventor. Los valores de los parámetros se crean al añadir una edición directa y se pueden editar los valores en el cuadro de diálogo Parámetros. También puede seguir realizando cambios mediante la operación Edición directa y los valores de los parámetros se actualizarán según corresponda.

Barra de herramientas pequeña Edición directa

Utilice las cuatro operaciones de edición (Desplazar, Tamaño, Girar y Suprimir) para modificar el modelo.

Acceso:

Cinta de opciones: ficha Modelo 3D panel Modificar Edición directa

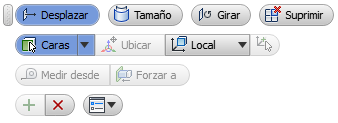

Desplazar

Activa el manipulador de tríada para las operaciones de desplazamiento. Desplazar reubica la selección y alarga la geometría adyacente.

• Caras/Sólidos Permite la selección de una o más caras o sólidos.
• Ubicar Permite cambiar la tríada a una nueva ubicación. Utilice Ubicar tríada cuando tenga que realizar una tarea específica, como desplazar una colección de agujeros de una ubicación específica a otra.
• Espacio local y universal

  Controla la orientación del manipulador.

  • Local Orienta la tríada con respecto a los objetos seleccionados.
  • Universal Orienta la tríada con el origen del modelo.
• Alineación Disponible cuando la opción Local está activa. Permite alinear la tríada con los distintos tipos de geometría existentes.
• Medir desde Permite especificar un punto inicial a fin de crear ediciones precisas.
• Forzar a Permite la alineación con los objetos existentes para aumentar la precisión. El arrastre de los controladores desactiva la opción Forzar a.

Tamaño

Permite activar el manipulador paras las operaciones de tamaño. Por ejemplo, utilice Tamaño para cambiar el tamaño de agujeros, ranuras, extrusiones, etc.

• Caras Permite seleccionar una o más caras.
• Ubicar Permite cambiar la tríada a una nueva ubicación.
• Modificadores
  • Desfase Permite desfasar las caras seleccionadas a una distancia determinada de la selección.
  • Diámetro Permite cambiar el tamaño de las caras cilíndricas. Las operaciones cilíndricas de tamaños diferentes cambian al mismo diámetro.
  • Radio Permite cambiar el tamaño de las caras radiales. Las operaciones radiales de tamaños diferentes cambian al mismo radio.
  Nota: El modificador de activo controla las caras filtradas del conjunto de selección.

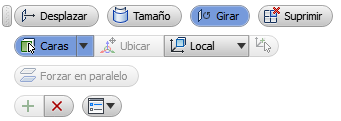

Girar

Permite activar el manipulador de tríada para operaciones de rotación.

• Caras Permite la selección de una o más caras o sólidos.
• Ubicar tríada Permite cambiar la tríada a una nueva ubicación.
• Local y Universal

  Controla la orientación de la tríada.

  • Local Orienta la tríada con respecto a los objetos seleccionados.
  • Universal Orienta la tríada con el origen del modelo.
• Alineación Disponible cuando la opción Local está activa. Permite alinear la tríada con los distintos tipos de geometría existentes.
• Forzar en paralelo Permite hacer referencia a geometría existente con ángulos para aumentar la precisión. El arrastre desactiva Forzar en paralelo.

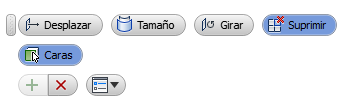

Suprimir

Permite suprimir las caras seleccionadas.

• Caras Permite seleccionar una o más caras.
