Creación de curvas helicoidales (boceto 3D)

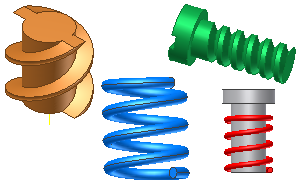

Haga clic en la ficha Boceto 3D grupo Crear Curva helicoidal para crear una operación helicoidal. Utilice esta operación para crear muelles espirales y roscas. Utilice el comando Curva helicoidal para crear una curva helicoidal que se pueda unir a otras entidades de boceto y servir como camino de barrido complejo.

Nota: El comando Curva helicoidal es similar al de la operación Bobina. El comando Bobina requiere un perfil de boceto 2D cerrado y un eje para crear una operación. El comando Curva helicoidal crea un boceto 3D. Utilice una curva helicoidal con un perfil de boceto 2D y el comando Barrido para crear una operación.

Creación de una curva helicoidal de paso revoluciones

1. En la cinta de opciones, haga clic en la ficha Modelo 3D panel Boceto Crear boceto 3D.
2. En la cinta de opciones, haga clic en la ficha Boceto 3D grupo Crear Curva helicoidal.
3. Seleccione Paso y revoluciones como tipo de creación.
4. Escriba parámetros para los campos Diámetro, Paso, Revolución e Inclinación.
5. Pulse en la ventana gráfica para definir el punto de inicio.
6. Pulse en la ventana gráfica para definir el punto final.

Creación de una curva helicoidal de revoluciones y altura o de paso y altura

1. En la cinta de opciones, haga clic en la ficha Modelo 3D panel Boceto Crear boceto 3D.
2. En la cinta de opciones, haga clic en la ficha Boceto 3D grupo Crear Curva helicoidal.
3. Seleccione Revoluciones y altura o Paso y altura como tipo de creación.
4. Escriba parámetros para los campos Diámetro, Paso, Revolución e Inclinación.
5. Pulse en la ventana gráfica para definir el punto de inicio.
6. Pulse en la ventana gráfica para definir el punto final.
