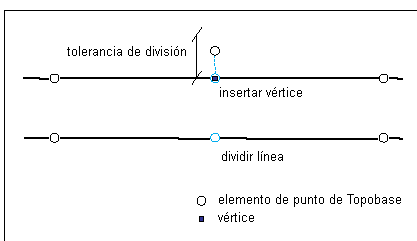

El comando Insertar punto calcula las coordenadas del nuevo punto, que se encuentran exactamente en la línea. En el punto de inserción, se inserta un nuevo vértice. El vértice indica la relación entre el punto y la línea para el procesamiento posterior.
Si lo desea, puede dividir la línea en el punto de inserción: el elemento de línea existente se suprime y se crean en su lugar dos nuevos elementos de línea. Las opciones de la aplicación permiten especificar si una línea se debe dividir o no.
Un punto se inserta en una línea: sus coordenadas se desplazan a la línea.
La inserción se documenta en la base de datos: un punto insertado se guarda con un atributo de fiabilidad especial.
Si la diferencia entre la posición antigua del punto y la posición nueva es mayor que la tolerancia de división, el punto no se inserta y aparece un mensaje. La tolerancia de división se puede definir en las opciones de la aplicación.
Un punto solo se puede insertar si se cumplen ciertas condiciones. Si una condición no se satisface, aparece uno de los siguientes mensajes en la línea de comando.
- La distancia del punto a la línea es demasiado grande: se ha excedido la tolerancia de división.
- No hay ningún punto adecuado en el vértice situado antes del punto: solo se puede insertar un punto si hay puntos en los vértices situados antes y después del punto de inserción.
- La línea ya tiene un vértice en esta posición: no se puede insertar un punto en un vértice existente.
- La tolerancia espacial de la línea seleccionada debe ser menor que la tolerancia de división: la tolerancia espacial se ha definido en Infrastructure Administrator mientras se creaba la base de datos.
