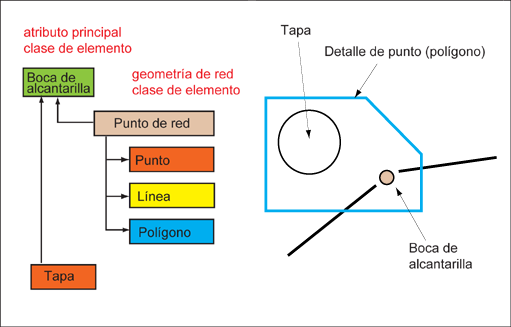

Para los puntos de red, puede crear detalles de geometría, por ejemplo, para ilustrar bocas de alcantarilla complejas en el dibujo. Estas son clases de elemento de geometría que, normalmente, contienen solo atributos para la representación, por ejemplo, de un tipo de línea. Todos los demás datos de atributo se almacenan con la clase de elemento de atributo principal.
Un punto de red puede tener geometría relacionada en el dibujo. Solo la boca de alcantarilla forma parte de la topología de red.
- Seleccione un elemento en el mapa. Por ejemplo, un depósito de aguas residuales.
- Pulse con el botón derecho del ratón en el elemento Depósito de aguas residuales y seleccione Atributos.
Se muestra el formulario de la clase de elemento Depósito de aguas residuales.
- En el formulario de la clase de elemento Depósito de aguas residuales, lleve a cabo una de las siguientes acciones:
- Pulse el menú Función
Crear detalle de punto. - Pulse el menú Función Crear detalle de línea.
- Pulse el menú Función Crear detalle de polígono.
Siga las indicaciones para crear el detalle de punto, línea o polígono.
- Pulse el menú Función
Puede crear un detalle de polígono para cada punto de red. Puede añadir cualquier cantidad de detalles de punto y de línea.
