Si digitaliza un elemento de punto en un elemento de línea o de polilínea, éstas se dividen para que la topología de red siga siendo correcta.
- Haga clic en el icono del Explorador del modelo de sector
. - Expanda el argumento de la línea que desee dividir. Por ejemplo, Tubería.
- Pulse con el botón derecho del ratón en la clase de elemento Tubería y lleve a cabo una de las acciones siguientes:
- Pulse División suave (solo geometría)
- Pulse División dura (también atributos)
- En el dibujo, seleccione la línea que representa la tubería.
- En el cuadro de diálogo Seleccionar, elija la clase de elemento de punto que desea digitalizar. Por ejemplo, seleccione Contador.
- Digitalice el punto.
No es necesario que el nuevo punto se encuentre exactamente en la línea seleccionada. Si el punto se encuentra junto a la línea, ésta se divide y las nuevas líneas se desplazan al punto. Sin embargo, si el punto reside en una línea distinta de la seleccionada, no se lleva a cabo ninguna división.
Use las opciones de referencia a objetos y de rastreo de referencia a objetos para asegurarse de que el punto se encuentra en la línea. Para obtener más información, consulte la Ayuda de AutoCAD.

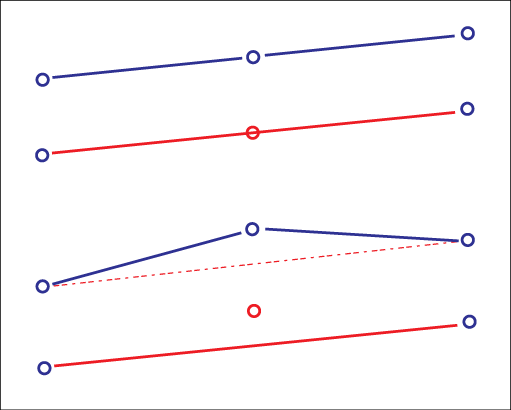

División de líneas: cuando se digitaliza un punto situado en una línea de suministro o cerca de ella, las nuevas líneas se desplazan al punto.
Cuando se digitaliza una tubería, normalmente solo se conocen las coordenadas de los puntos de inicio y fin, que se conectan con una línea recta. A continuación, cuando se mide un nuevo punto, como una válvula, este punto no suele encontrarse exactamente en la tubería, por lo que ésta debe ajustarse al nuevo punto.
