La administración de la elevación garantiza valores coherentes para las alturas de las tapas, bocas de alcantarilla y secciones relacionadas. La relación entre la elevación de las alturas del elemento de aguas residuales y las profundidades medidas se debe validar. Los valores que se pueden medir y calcular se comparan entre sí para validarse. Por ejemplo, la suma de la elevación inferior y la profundidad de una boca de alcantarilla da como resultado la altura.
La altura representa una elevación del terreno o cierta altura sobre el nivel del mar. Normalmente, la altura se almacena en un atributo *_Z. La profundidad es un valor que suele medirse con una regla de contador.
En las redes de aguas residuales, el almacenamiento de alturas y pendientes es muy importante. El modelo de datos proporciona un enfoque sencillo y uno detallado. Puede almacenar la red simplemente conectando bocas de alcantarilla o puede utilizar puntos intermedios para obtener un modelo más detallado. También puede perfeccionar la red según el flujo de trabajo. En primer lugar, el topógrafo mide las tapas sobre el suelo. Seguidamente, el especialista en aguas residuales mide la red de aguas residuales subterránea con coordenadas y alturas exactas.
Si no se utilizan puntos intermedios de las entradas de las secciones en la boca de alcantarilla o en la estructura de bocas de alcantarillas, los valores siguientes son válidos para la sección:
- START_Z = INPUT_Z
- END_Z = OUTPUT_Z
El modelo de datos del módulo de aguas residuales almacena los atributos de sección en una estructura simplificada o detallada.
La regla de elemento Calcular elevación de la sección calcula valores coherentes de elevación. Si modifica un valor, se le pedirá que ajuste los valores relacionados. Por defecto, esta regla de elemento está activada. Sin embargo, es necesario configurar la ejecución de esta regla de elemento en las opciones del modelo de sector de aguas residuales.
Debe activar también el cálculo automático de la elevación, la pendiente y la altura en las opciones del modelo de sector de aguas residuales. Asimismo, puede definir qué valores se calcularán. Véase Definición de opciones de modelo de sector de aguas residuales.
| Elevación | Regla de elemento |
|---|---|
|

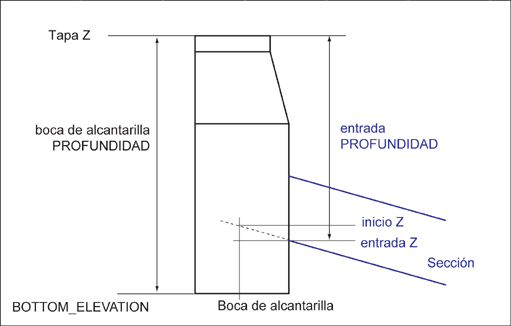

Elevación de la parte inferior de la boca de alcantarilla |
Cover_Start.Z – Manhole_Start.DEPTH =Manhole_Start.BOTTOM_ELEVATION Cover_End.Z – Manhole_End.DEPTH =Manhole_End.BOTTOM_ELEVATION |
| Entrada y salida de sección Z |
Cover_Start.Z – Section.INPUT_DEPTH = Section.INPUT_Z Cover_End.Z – Section.OUTPUT_DEPTH = Section.OUTPUT_Z |

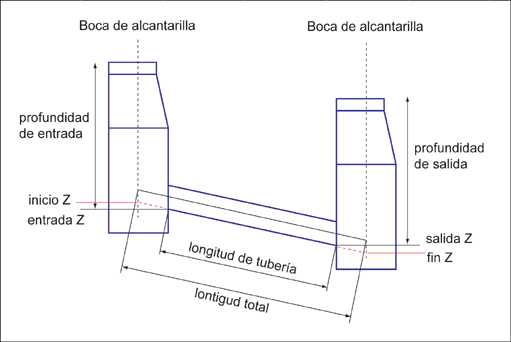

| Pendiente (sección) |
TOTAL_SLOPE = (START_Z – END_Z)/TOTAL_LENGTH PIPE_SLOPE = (INPUT_Z – OUTPUT_Z)/PIPE_LENGTH |
| Altura de caída y medida de entrada |
Section.FALL_HEIGHT = Section.OUTPUT_Z – Manhole_End.BOTTOM_ELEVATION Section.INPUT_STEP = Section.INPUT_Z - Manhole_Start.BOTTOM_ELEVATION INPUT_STEP > 0: almohada de agua INPUT_STEP < 0: medida. |
Valores de comprobación de reglas de elemento
Se puede verificar la coherencia de elevación mediante distintas reglas de elemento, por ejemplo, para garantizar que la dirección del flujo es continua y que las pendientes de las tuberías siempre son mayores que cero.
- Manhole_Start.DEPTH >= Section.INPUT_DEPTH
- Manhole_End.DEPTH >= Section.OUTPUT_DEPTH
- Section.INPUT_Z >= Manhole_Start.BOTTOM_ELEVATION
- Section.OUTPUT_Z >= Manhole_End.BOTTOM_ELEVATION
- Section.START_Z >= Section.INPUT_Z
- Section.OUTPUT_Z >= Section.END_Z
- Section.INPUT_Z >= Section.OUTPUT_Z
- Section.TOTAL_SLOPE >= 0
- Section.PIPE_SLOPE >= 0

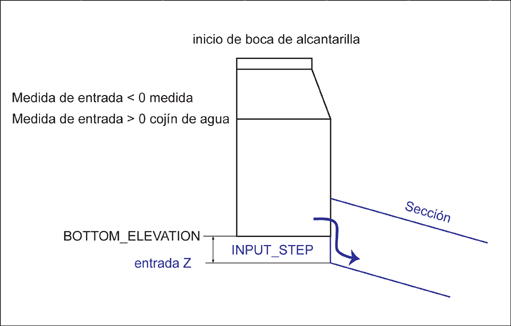

Modelo de datos de aguas residuales: sección con medida de entrada < 0

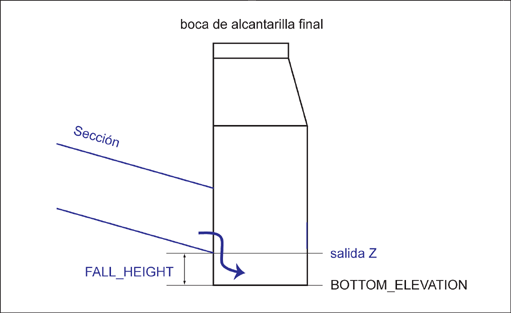

Modelo de datos de aguas residuales: sección con altura de caída
