Use el flujo de trabajo Creación de acometida para conectar la acometida a la tubería principal con una tubería recta generada o con una tubería creada por usted.

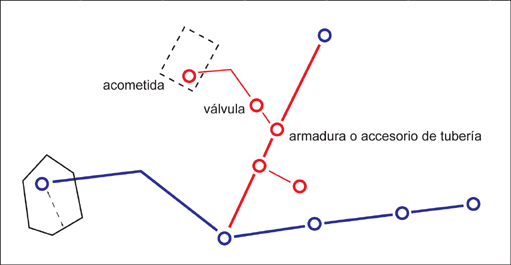

Puede digitalizar una armadura en la tubería principal, en la posición en la que la acometida se conecta a dicha tubería, y añadir una válvula y un contador a la tubería.
Si no se crea una armadura, el sistema crea un accesorio de tubería en la ubicación en la que la acometida se conecta a la tubería principal. Este funcionamiento se controla con una regla de elemento (véase Regla de elemento: crear nodos iniciales y finales).
- En el Explorador del modelo de sector, haga clic en el icono del Explorador de flujo de trabajo.
- Pulse con el botón derecho en Creación de acometida.
- Pulse Ejecutar.
- Especifique un registro de referencia, si existe alguno.
- En Tubería desde la acometida a la tubería principal, seleccione Tubería recta o Digitalizar una tubería.
Si elige Tubería recta, se le pedirá que seleccione la tubería principal en el dibujo. La acometida se crea como una proyección ortogonal en la tubería principal.
- Especifique si desea añadir una armadura, una válvula o un contador en la tubería principal.
Si elige Armadura y Tubería recta, la armadura se crea automáticamente.
- Haga clic en Aceptar.
- Siga las indicaciones.
- Pulse ESC para completar el flujo de trabajo.
Cuando termine de crear la geometría, el formulario de la clase de elemento se mostrará para que pueda añadir datos de atributos.
