Use el flujo de trabajo Creación de tuberías en red para crear tuberías en red con o sin protección de ánodo o revestimiento.
Use este flujo de trabajo para crear tuberías en red con o sin puntos para accesorios de tubería en los puntos de inicio y fin.
- En el Explorador del modelo de sector, haga clic en el icono del Explorador de flujo de trabajo.
- Pulse con el botón derecho del ratón en el flujo de trabajo Creación de punto de red.
- Pulse Ejecutar.
- Especifique un registro de referencia, si existe alguno.
- En Elija protecciones, especifique si desea crear un revestimiento, un ánodo o ambos cuando cree las tuberías.
Se le pedirá que cree los elementos de protección. Los revestimientos son polígonos y los ánodos, puntos.
- En Crear puntos del terreno, especifique si desea crear puntos del terreno.
- Haga clic en Aceptar.
- Siga las indicaciones.
- Pulse ESC para completar el flujo de trabajo.
Cuando termine de crear la geometría, se mostrará el formulario de la clase de elemento para que pueda añadir datos de atributos.
Reglas de elemento
Las reglas de elemento garantizan la coherencia en la clase de elemento de atributo Tubería y en la clase de elemento de geometría Línea relacionada.
- Si un vértice de la nueva tubería se encuentra exactamente en un elemento de punto de red existente, la tubería se divide con una división suave (consulte División de líneas).

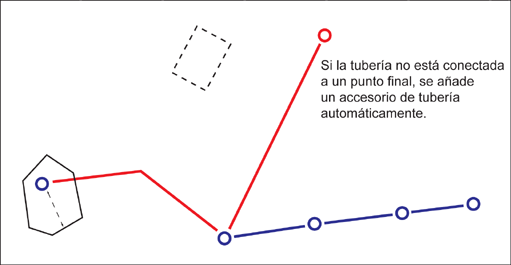

- Si se crea una tubería con un inicio o un final sin conexión a un punto de red, se crea por defecto un accesorio de tubería (véase Regla de elemento: crear nodos iniciales y finales.
Para obtener más información sobre las reglas de elemento de suministro, consulte Reglas de elemento de suministro.
