Ejercicio 3: Consulta en objetos

Utilice una Consulta de dibujo para consultar en los objetos de dibujo de los tres dibujos enlazados y añadirlos al mapa.

Nota: En este ejercicio se utiliza el mapa creado en el Ejercicio 1: Creación de un mapa.

Para consultar en los objetos

1. En el Explorador de mapa del Panel de tareas, haga doble clic en Consulta actual.

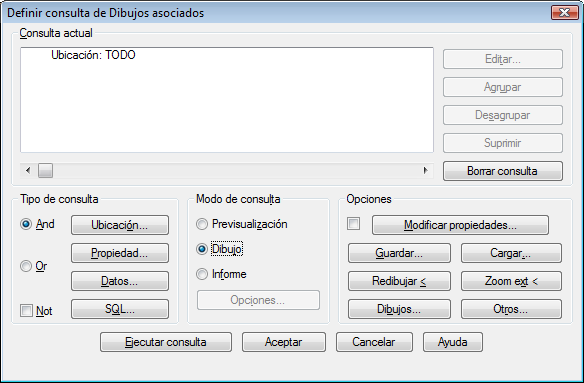

2. En el cuadro de diálogo Definir consulta de dibujos asociados, en Tipo de consulta, realice las siguientes acciones:
   • Haga clic en Ubicación.
   • Asegúrese de que Tipo de contorno está establecido en Todos.
   • Haga clic en Aceptar.
   • En Modo de consulta, seleccione Dibujo.


     Consultar en los objetos de los dibujos enlazados.

   • Haga clic en Ejecutar consulta.
3. Haga clic en la ficha Vergrupo NavegarMenú desplegable de zoomExtensión. Find El mapa se centra en los datos.
4. Asigne un nombre y guarde el mapa.
   • Haga clic en Guardar.
   • Desplácese hasta la carpeta donde se han guardado los datos de aprendizaje.
   • Asigne el nombre ObjectClass.dwg al archivo de mapa.
   • Haga clic en Guardar.

Resultado

Ha creado un mapa que utiliza el archivo de definición de clase de objeto que ha definido. Ha realizado consulta en los objetos para el nuevo mapa.

Para continuar con el aprendizaje, vaya a la Lección 5: Creación y edición de objetos mediante clases de objetos.
