Ejercicio 1: Uso de la tabla de datos para buscar un elemento

Visualice la Tabla de datos de cualquier capa. Filtre la Tabla de datos para mostrar un subconjunto de parcelas; en este caso, solo las parcelas de Villa Drive.

Nota:

En este ejercicio se utiliza el mapa build_map1.dwg creado y modificado en los ejercicios anteriores.

Vídeo de aprendizaje

Si está conectado a Internet, reproduzca el vídeo para ver cómo utilizar la Tabla de datos para buscar y aplicar el zoom a un elemento. También puede hacer clic en "Quiero intentarlo" para intentarlo usted mismo. Los pasos para este procedimiento se muestran debajo del vídeo.

Nota:

En este ejercicio se utiliza el mapa build_map1.dwg creado y modificado en los ejercicios anteriores.

Para utilizar la Tabla de datos para filtrar elementos

1. Si no sigue abierta, abra el mapa finalizado de la Lección 4: Creación de elementos de mapa.
   • Pulse AbrirDibujo.
   • Localice el archivo build_map1.dwg.
   • Selecciónelo y haga clic en Abrir.
2. En el Panel de tareas, vaya al Administrador de visualización.
3. En el Administrador de visualización, seleccione la capa Parcels y haga clic en Tabla.
4. En la Tabla de datos, en la lista Filtrar por, seleccione el campo STNAME y escriba VILLA DR en él.

   No escriba la palabra “Drive” completa.

5. Haga clic en Aplicar filtro para mostrar solo parcelas de Villa Drive.

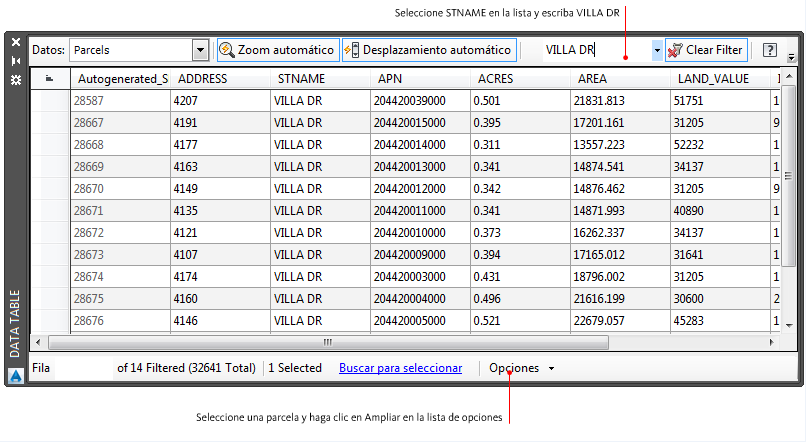

   Utilice la Tabla de datos para filtrar las parcelas que se muestran.

6. Compruebe que Zoom automático está activado.

   Este botón está resaltado cuando está activado.

7. Haga clic en el campo gris oscuro más a la izquierda para una parcela para seleccionar esa parcela.
   Nota:

   Desplace la Tabla de datos hacia la izquierda para ver los campos más a la izquierda.

   AutoCAD Map 3D aplica el zoom a la parcela seleccionada.

8. Anote el número del campo Autogenerated_SDF_ID, ya que lo necesitará más adelante.
   Nota:

   Puede realizar una búsqueda más sofisticada. Haga clic en la ficha Iniciogrupo DatosBuscar. Find Esta opción permite consultar una capa mediante una condición booleana, por ejemplo, ACRES > 1 para encontrar parcelas que midan más de un acre. El mapa muestra únicamente los objetos que coinciden con la consulta.

9. Guarde el mapa pero manténgalo abierto para la siguiente lección.

Para continuar con el aprendizaje, vaya al Ejercicio 2: Aplicación de un check-out y edición de un elemento.
