Los datos de atributo son datos sin geometría sobre un elemento u objeto de dibujo. Por ejemplo, un dibujo de parcelas puede tener datos de atributo que indiquen el propietario y las mejoras de cada parcela.
En objetos de dibujo, puede realizar lo siguiente:
- Importe datos de atributo.
- Enlace objetos de dibujo con vínculos a datos externos.
- Vincule entradas de base de datos a los datos ya asociados con objetos de dibujo.
- Cree y administre datos de atributos en AutoCAD Map 3D mediante el Visor de datos.
- Utilice datos de atributo como la base de las consultas.
- Muestre datos de atributos en el mapa como texto.
- Vea datos de atributo vinculados a objetos de dibujo mediante el Visor de datos.
En datos de elementos geoespaciales, puede realizar lo siguiente:
- Una un banco de datos de atributos con una clase de elemento existente.
- Cree y administre datos de atributos en AutoCAD Map 3D.
- Utilice datos de atributo como la base de las consultas.
- Muestre datos de atributos en el mapa como texto.
- Vea y edite datos de atributos de elementos mediante la Tabla de datos.
En el caso de dibujos de modelos de sector , puede realizar las siguientes acciones:
- Edite atributos de un elemento individual mediante formularios.

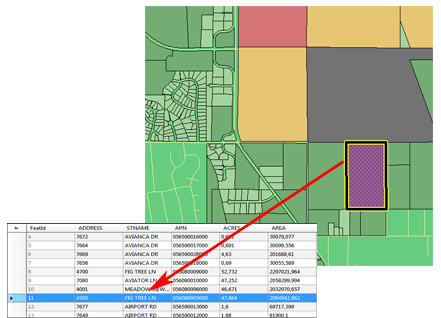

Tabla de datos
Utilice la Tabla de datos para resaltar los datos de los elementos específicos del mapa. AutoCAD Map 3D conserva el vínculo entre los datos espaciales y los de atributo; cuando se actualizan los datos de atributo, estas actualizaciones se reflejan de forma dinámica en el dibujo.
La Tabla de datos muestra los datos de geometría y atributos de un elemento. Puede buscar los elementos y aplicarles temas basados en cualquier dato del origen de elemento.

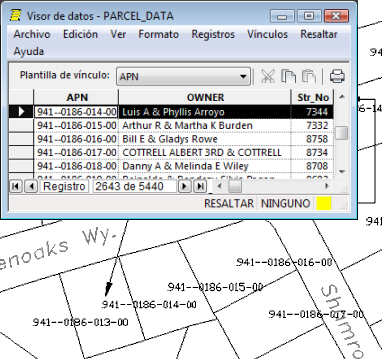

Visor de datos
Para vincular datos de atributo a objetos de dibujo, enlace la base de datos al mapa actual. A continuación, utilice una plantilla de vínculo para conectar los datos a los objetos.
Vincule los datos de atributo a los objetos de dibujo y, a continuación, resalte los objetos en el mapa seleccionando los datos vinculados de la tabla.

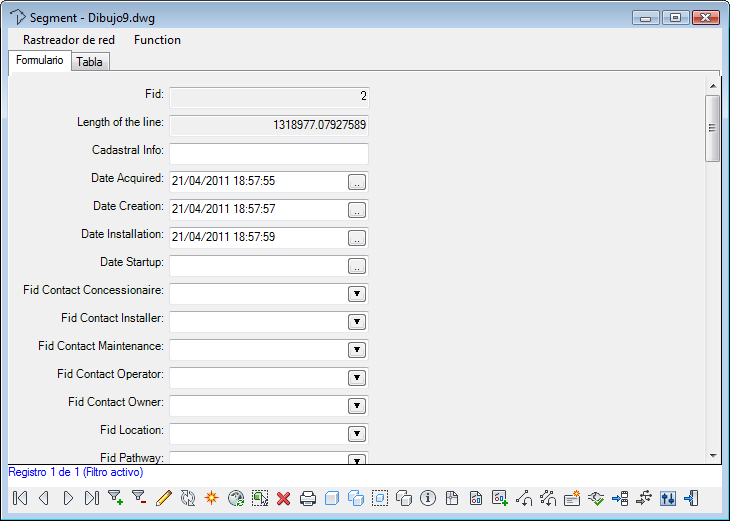

Formularios
Seleccione un elemento individual para que se muestren sus atributos en un formulario de clase de elemento. Actualice la información para ver los cambios tanto en el formulario como en la Tabla de datos.
Los formularios muestran información de atributo para un solo elemento.
